4 LoRa频段与频点配置

4.1 配置LoRa网关频段以及频点

IMX93-GW8016 根据硬件版本，支持以下LoRaWAN频段：

  • 470 硬件：固定 CN470
  • 868 硬件：可切换 EU868、RU864、IN865
  • 915 硬件：可切换 US915、AU915、AS923-1、AS923-2、AS923-3、AS923-4、KR920

操作步骤：

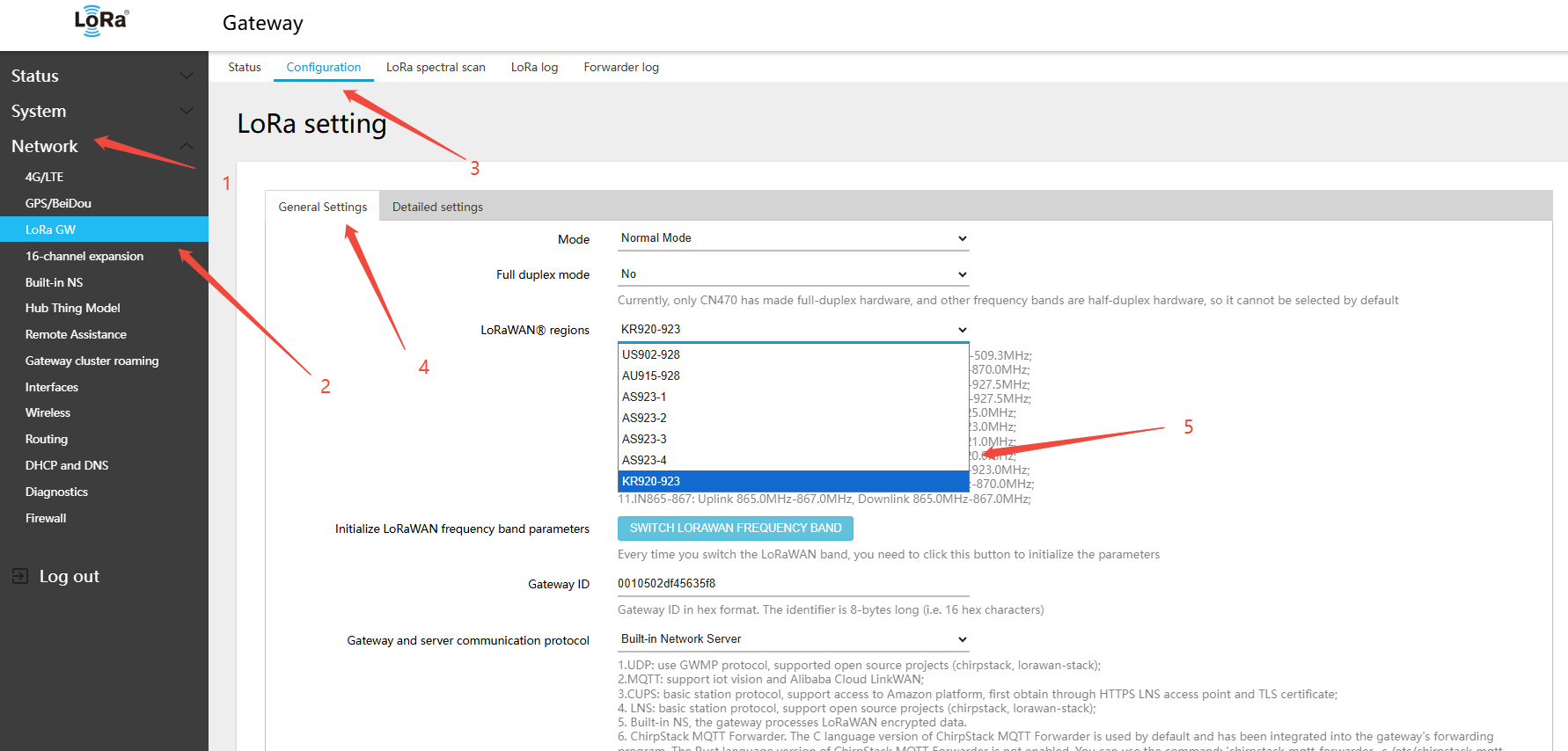

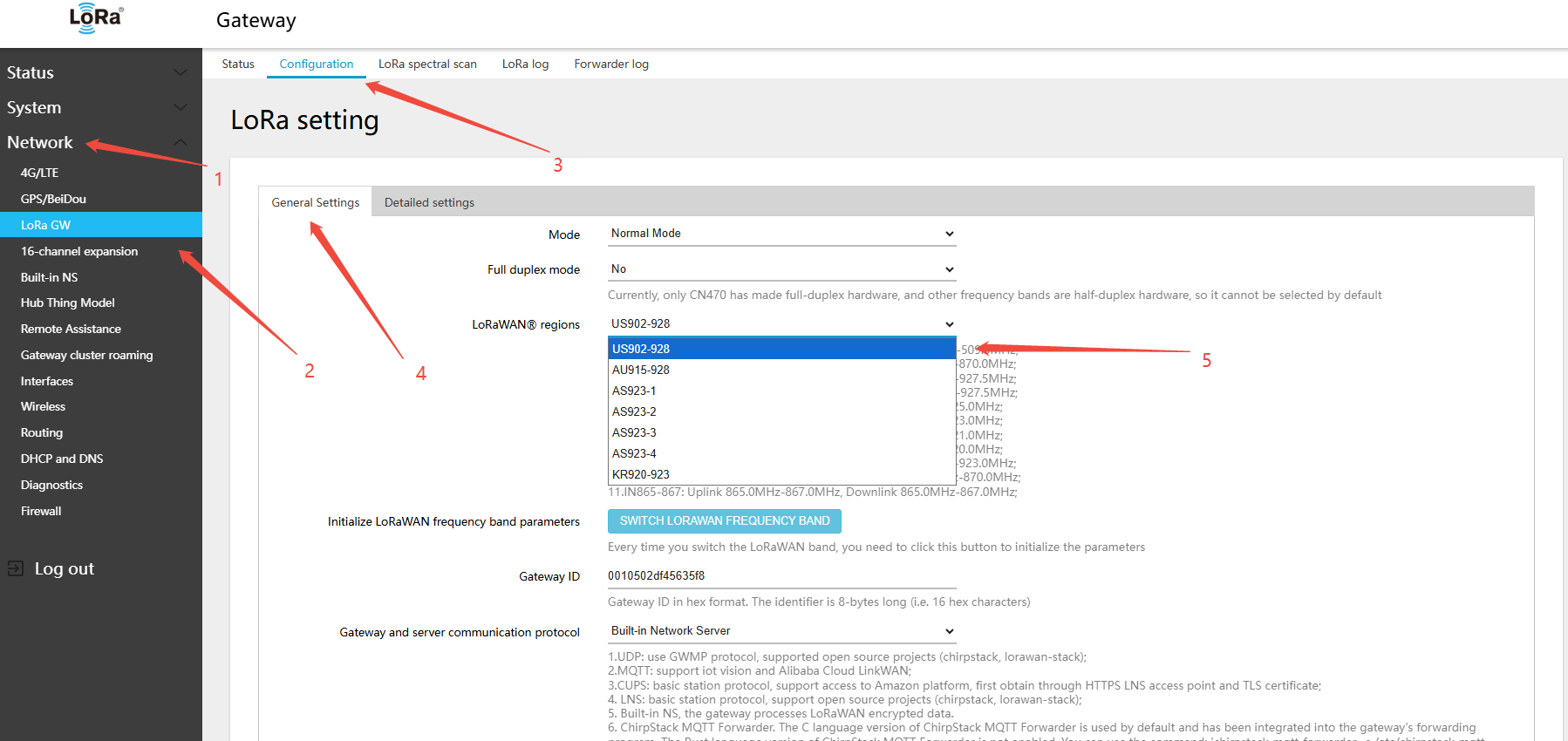

  1. 登录网关 Web 管理界面，进入 Network（网络） → LoRa GW（LoRa 网关） → Configuration（配置）
  2. 在 General Settings（通用设置） 标签页中，找到 LoRaWAN regions 下拉框
  3. 选择目标频段（如 EU863-870）
  4. 点击 Switch LoRaWAN frequency band（切换 LoRaWAN 频段） 按钮，初始化该频段的全部射频参数
  5. 点击 保存并应用 按钮使配置生效
注意：每次切换频段后，必须先点击 Switch LoRaWAN frequency band 按钮，再保存，否则射频频率参数不会正确更新。

具体的频段详细配置说明，请参见以下章节。

4.2 CN470频段以及频点说明

网关使用《lorawan-regional-parameters-v1-0-3reva》CN470的频点，由于1.0.4或者最新版本《RP002-1.0.3-FINAL-1》的CN470定义上行和下行的频点出入很大，为了兼容以前的设备，网关还是沿用《lorawan-regional-parameters-v1-0-3reva》版本的频点，最新的CN470频点标准已经被阿里巴巴公司修改，变成阿里版本的协议。

可以在 菜单 Network（网络） → LoRa GW（LoRa网关） → Configuration（配置） → General Settings（通用设置） 标签页查看和修改频段配置。

IMX93-GW8016 网关 CN470 硬件支持 全双工（Full Duplex） 模式，出厂默认已选中 CN470-510 频段，无需手动切换。

在菜单 Network（网络） → LoRa GW（LoRa网关） → Status（状态） 可查看当前已经生效的频点配置。

CN470-510网关的上行/下行频点表格,出厂频点8通道是A8B8,16扩展通道是A9B9

  • 1~8 Uplink:
  • 481.5 - SF7BW125 to SF12BW125
  • 481.7 - SF7BW125 to SF12BW125
  • 481.9 - SF7BW125 to SF12BW125
  • 482.1 - SF7BW125 to SF12BW125
  • 482.3 - SF7BW125 to SF12BW125
  • 482.5 - SF7BW125 to SF12BW125
  • 482.7 - SF7BW125 to SF12BW125
  • 482.9 - SF7BW125 to SF12BW125
  • Downlink:
  • 501.9 - SF7BW125 to SF12BW125 (RX1)
  • 502.1 - SF7BW125 to SF12BW125 (RX1)
  • 502.3 - SF7BW125 to SF12BW125 (RX1)
  • 502.5 - SF7BW125 to SF12BW125 (RX1)
  • 502.7 - SF7BW125 to SF12BW125 (RX1)
  • 502.9 - SF7BW125 to SF12BW125 (RX1)
  • 503.1 - SF7BW125 to SF12BW125 (RX1)
  • 503.3 - SF7BW125 to SF12BW125 (RX1)
  • 505.3 - SF12BW125 (RX2)
  • 9~16 Uplink:
  • 483.1 - SF7BW125 to SF12BW125
  • 483.3 - SF7BW125 to SF12BW125
  • 483.5 - SF7BW125 to SF12BW125
  • 483.7 - SF7BW125 to SF12BW125
  • 483.9 - SF7BW125 to SF12BW125
  • 484.1 - SF7BW125 to SF12BW125
  • 484.3 - SF7BW125 to SF12BW125
  • 484.5 - SF7BW125 to SF12BW125
  • Downlink:
  • 503.5 - SF7BW125 to SF12BW125 (RX1)
  • 503.7 - SF7BW125 to SF12BW125 (RX1)
  • 503.9 - SF7BW125 to SF12BW125 (RX1)
  • 504.1 - SF7BW125 to SF12BW125 (RX1)
  • 504.3 - SF7BW125 to SF12BW125 (RX1)
  • 504.5 - SF7BW125 to SF12BW125 (RX1)
  • 504.7 - SF7BW125 to SF12BW125 (RX1)
  • 504.9 - SF7BW125 to SF12BW125 (RX1)
  • 505.3 - SF12BW125 (RX2)

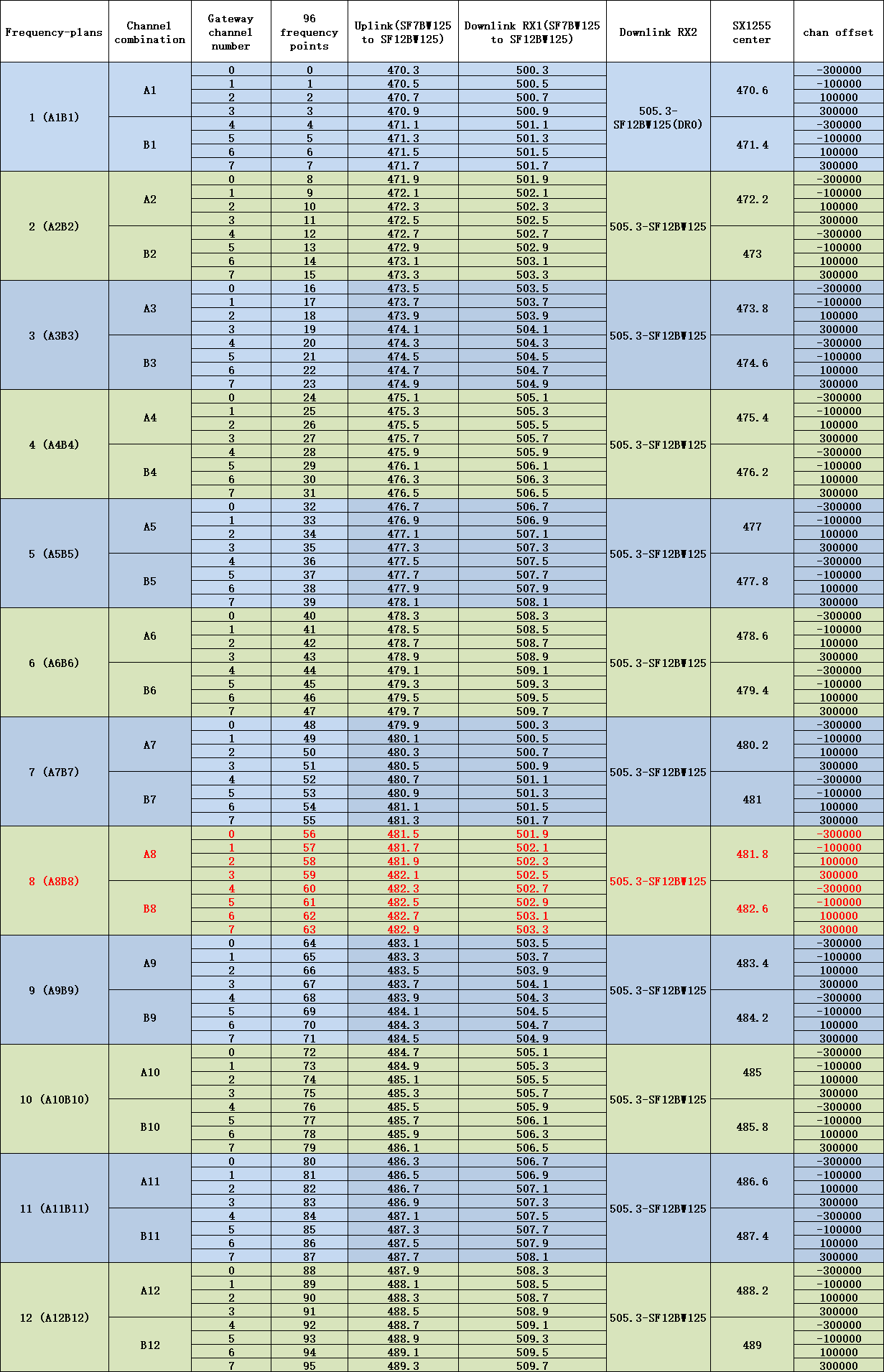

cn470频段表格

4.3 868半双工硬件切换频段说明

GW8000网关868硬件支持切换到EU868/RU864/IN864频段，不再像GW1000那样，一个固件一个版本 出厂默认是EU868频段，恢复出厂设置以后，也会变为EU868频段,如果需要切换其他频段，需要重新切换配置

4.3.1 868硬件版本切换EU868频段

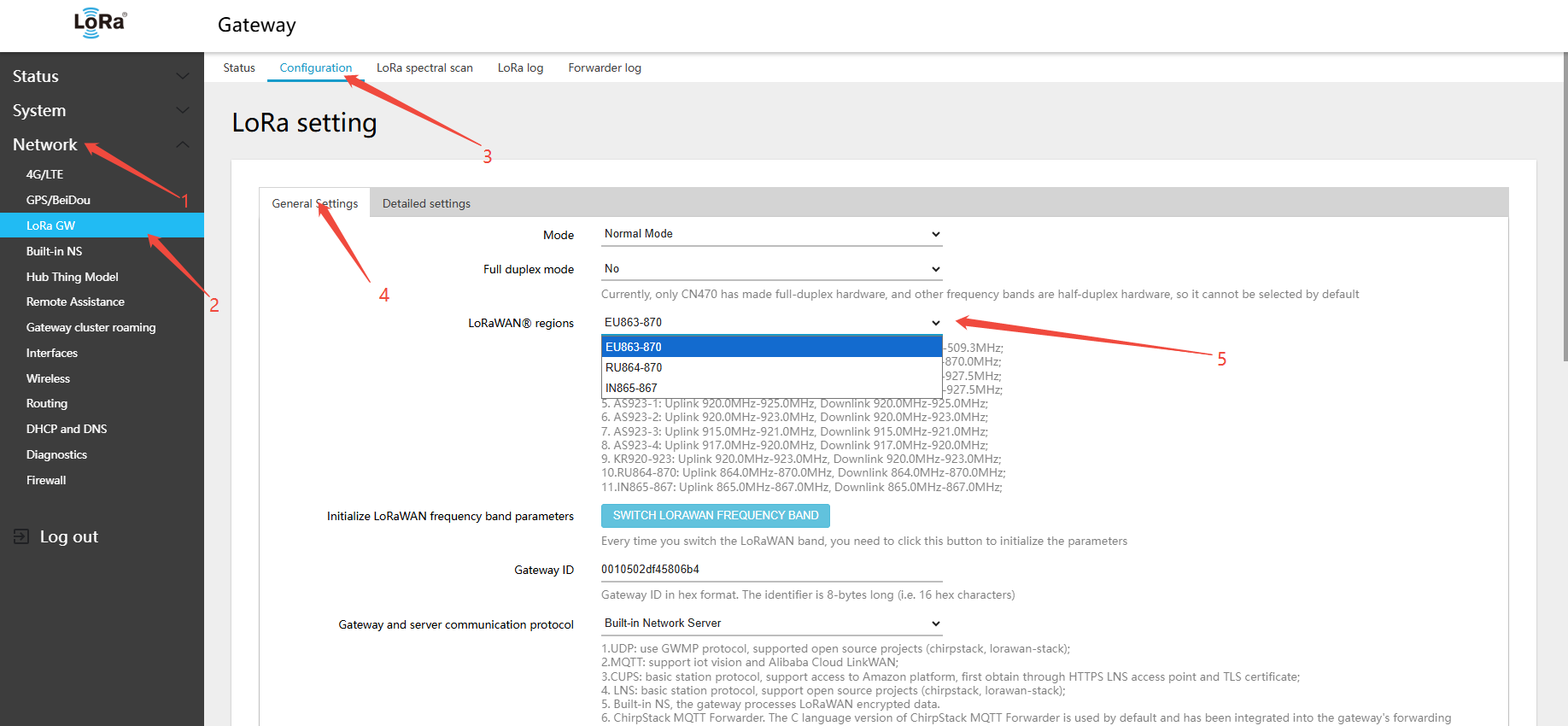

1.可以在 菜单 Network（网络） → LoRa GW（LoRa网关） → Configuration（配置） 选 LoRaWAN的频段为: EU863-870

LoRa网关切换频段EU868步骤1

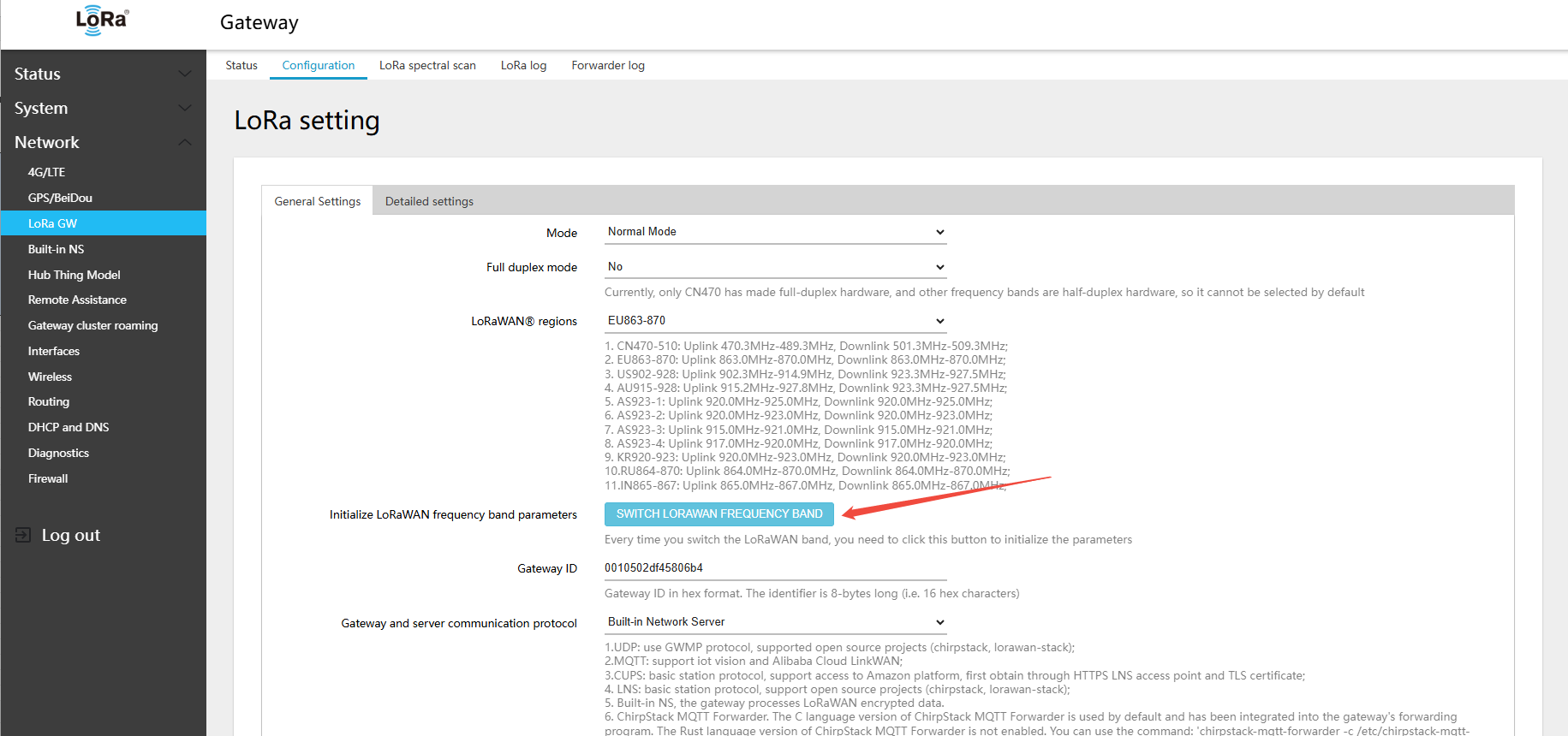

2.点击SWITCH LORAWAN FREQUENCY BAND（切换LORAWAN频段）按钮

LoRa网关切换频段EU868步骤2

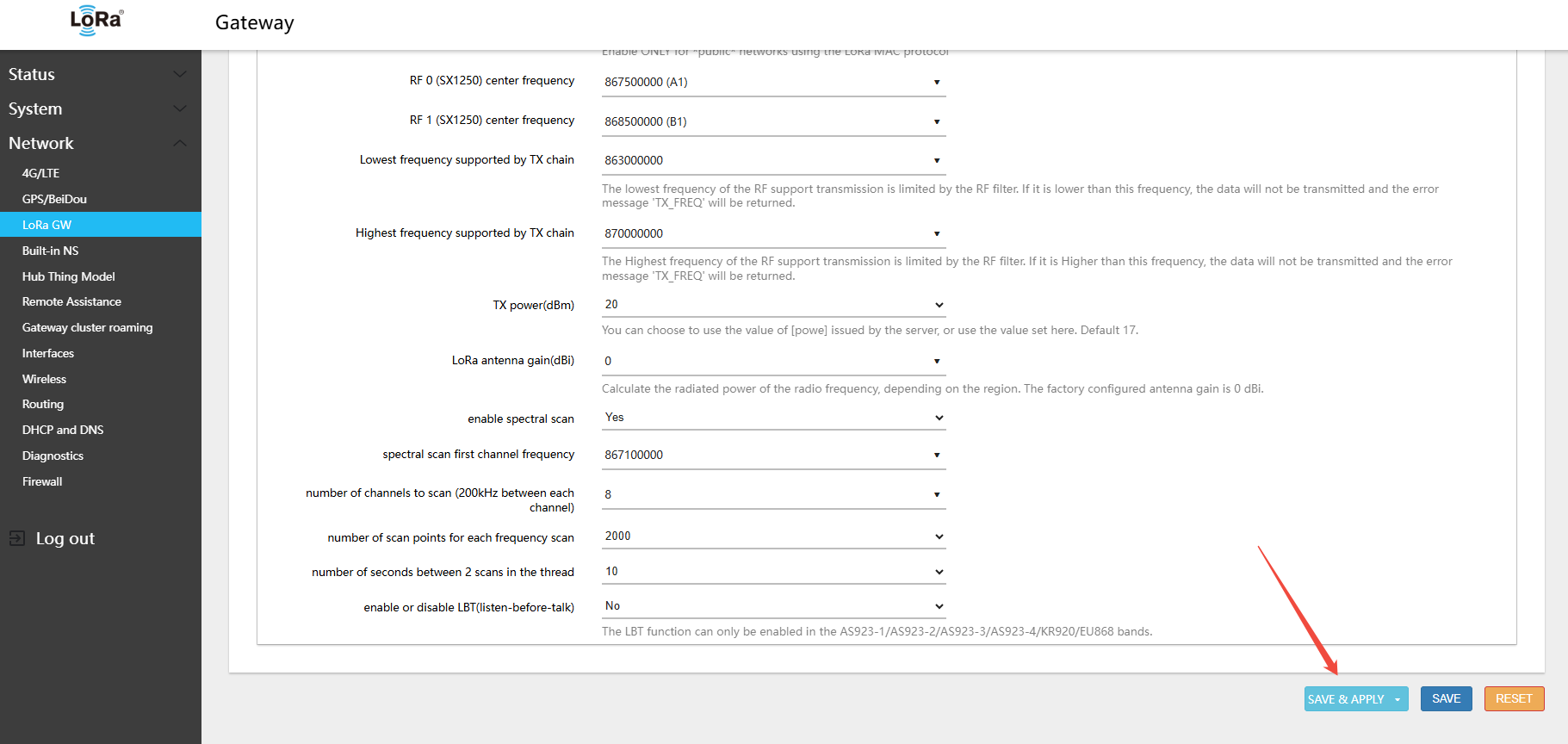

3.在页面右下角，点击SAVE & APPLY（保存并应用）按钮

LoRa网关切换频段EU868步骤3

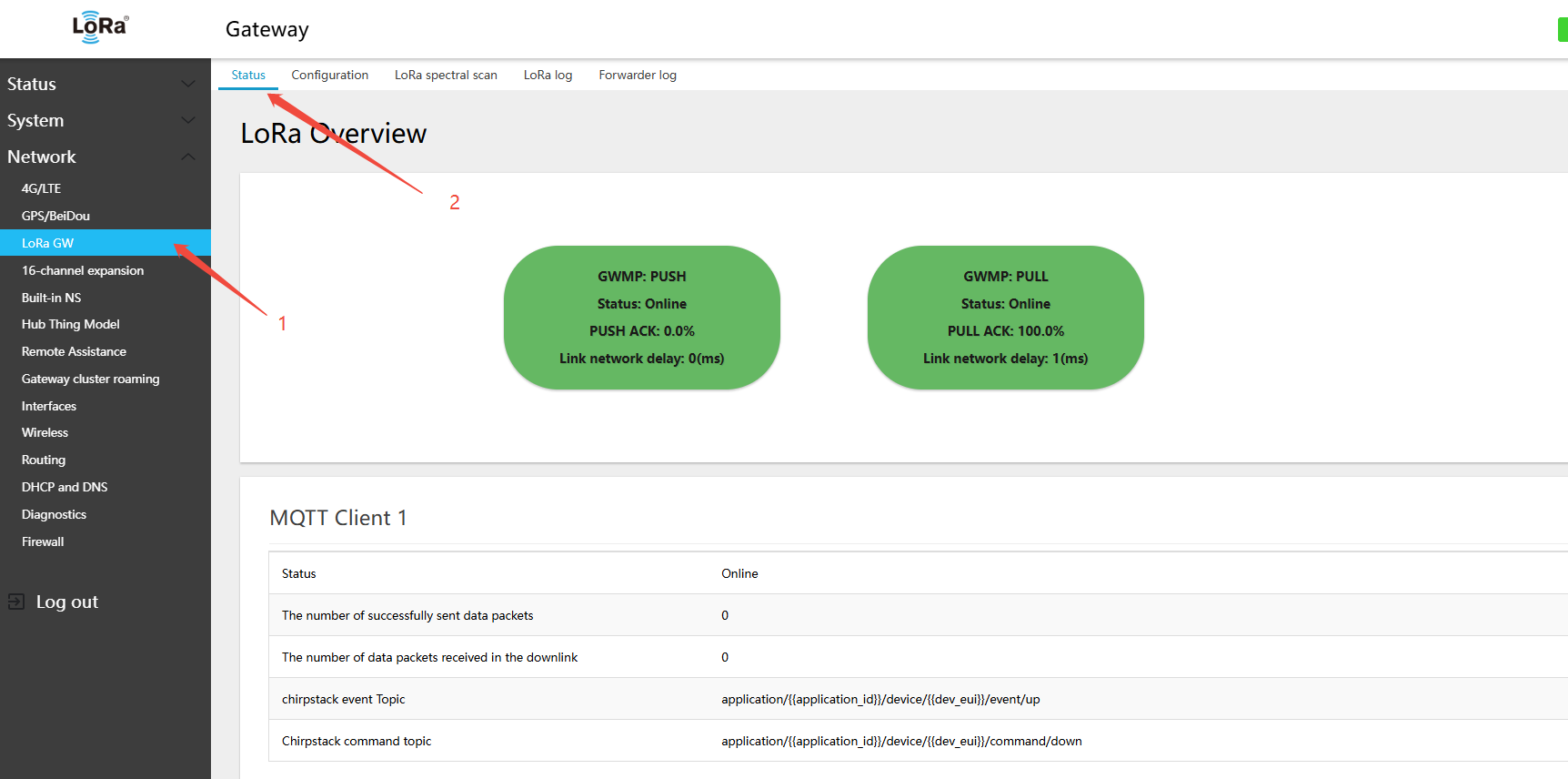

4.在菜单 Network（网络） → LoRa GW（LoRa网关） → Status（状态）查看已经生效的当前频段和频点

LoRa网关切换频段EU868步骤4

EU863-870网关的默认频点

  • Uplink:
  • 868.1 - SF7BW125 to SF12BW125
  • 868.3 - SF7BW125 to SF12BW125 and SF7BW250
  • 868.5 - SF7BW125 to SF12BW125
  • 867.1 - SF7BW125 to SF12BW125
  • 867.3 - SF7BW125 to SF12BW125
  • 867.5 - SF7BW125 to SF12BW125
  • 867.7 - SF7BW125 to SF12BW125
  • 867.9 - SF7BW125 to SF12BW125
  • 868.8 - FSK
  • Downlink:
  • Uplink channels 1-9 (RX1)
  • 869.525 - SF12BW125 (RX2)

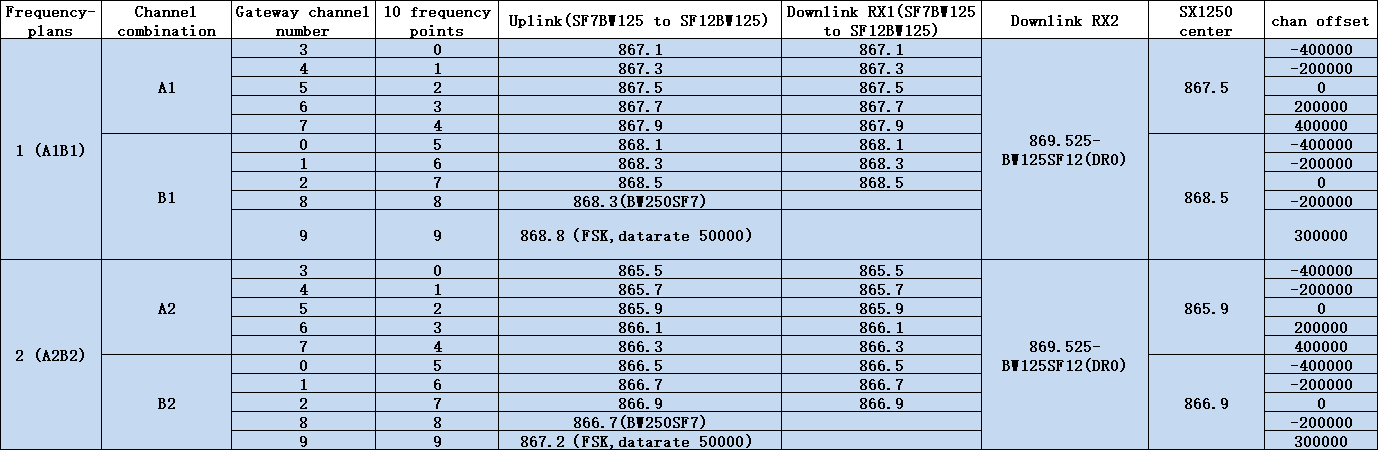

EU863-870网关的上行/下行频点表格,内置NS默认A1B1.

eu868频段表格

4.3.2 868硬件版本切换RU864频段

1.可以在 菜单 Network（网络） → LoRa GW（LoRa网关） → Configuration（配置） 选 LoRaWAN的频段为: RU864-870

LoRa网关切换频段RU864步骤1

2.点击SWITCH LORAWAN FREQUENCY BAND（切换LORAWAN频段）按钮

LoRa网关切换频段RU864步骤2

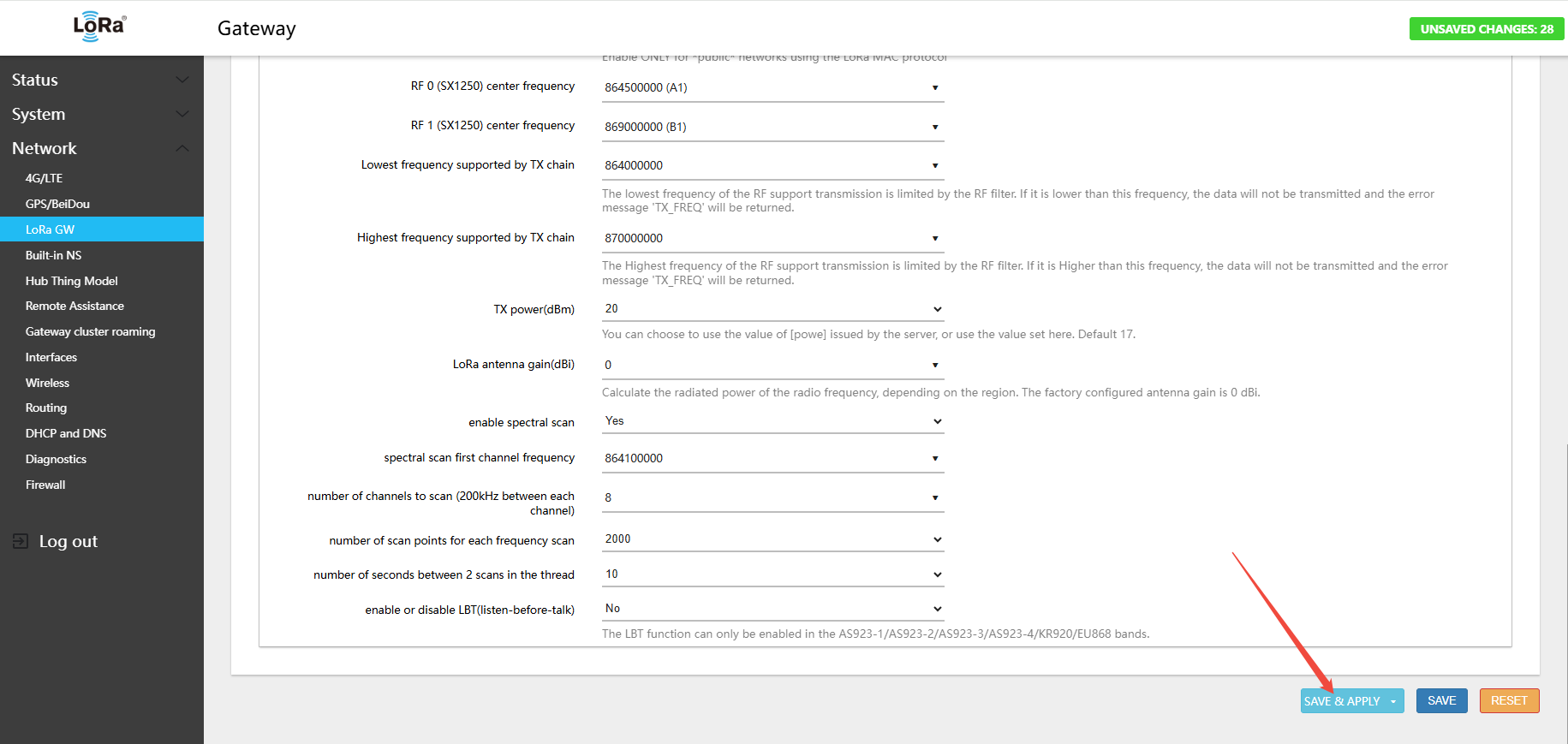

3.在页面右下角，点击SAVE & APPLY（保存并应用）按钮

LoRa网关切换频段RU864步骤3

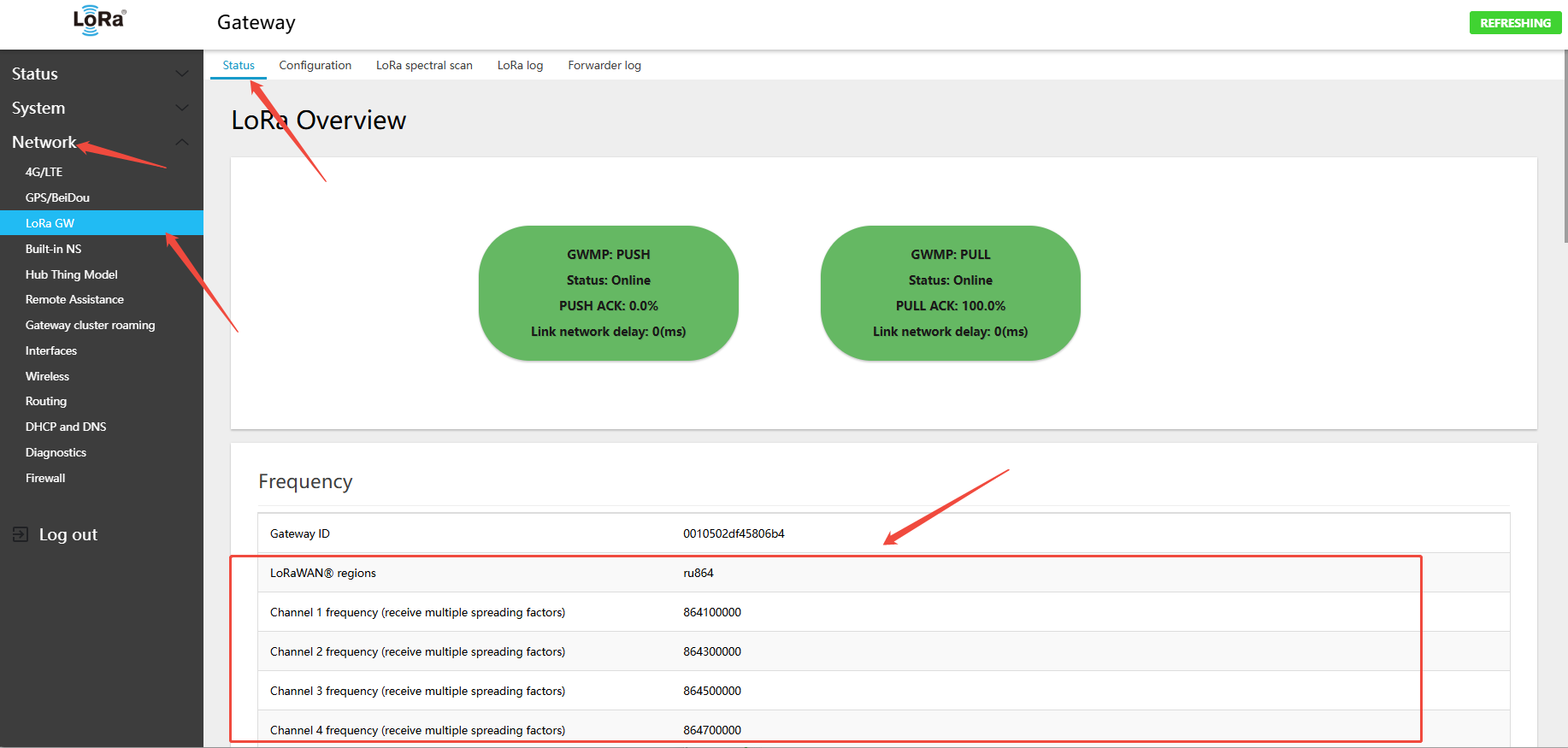

4.在菜单 Network（网络） → LoRa GW（LoRa网关） → Status（状态）查看已经生效的当前频段和频点

LoRa网关切换频段RU864步骤4

RU864-870网关默认频点

  • Uplink:
  • 864.1 - SF7BW125 to SF12BW125
  • 864.3 - SF7BW125 to SF12BW125
  • 864.5 - SF7BW125 to SF12BW125
  • 864.7 - SF7BW125 to SF12BW125
  • 868.7 - SF7BW125 to SF12BW125
  • 868.9 - SF7BW125 to SF12BW125
  • 869.1 - SF7BW125 to SF12BW125
  • 869.3 - SF7BW125 to SF12BW125
  • 868.8 - FSK
  • Downlink:
  • Uplink channels 1-9 (RX1)
  • 869.1 - SF12BW125 (RX2)

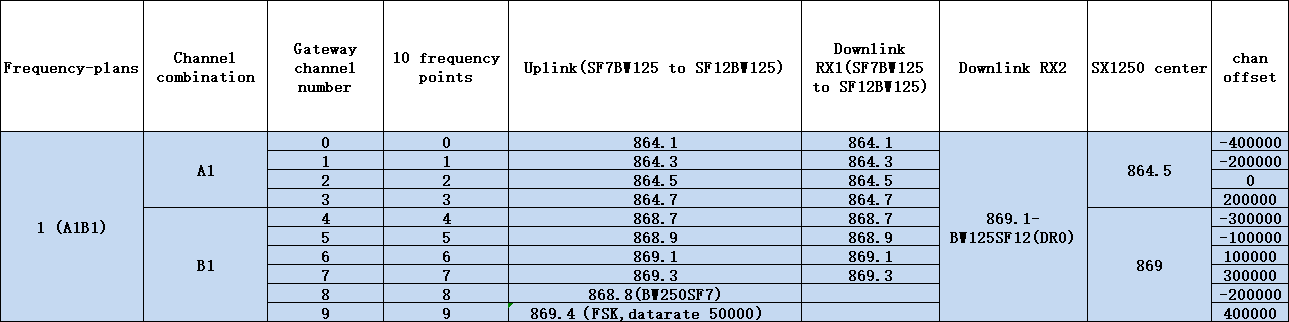

RU864-870网关的上行/下行频点表格

ru864频段表格

4.3.3 868硬件版本切换IN865频段

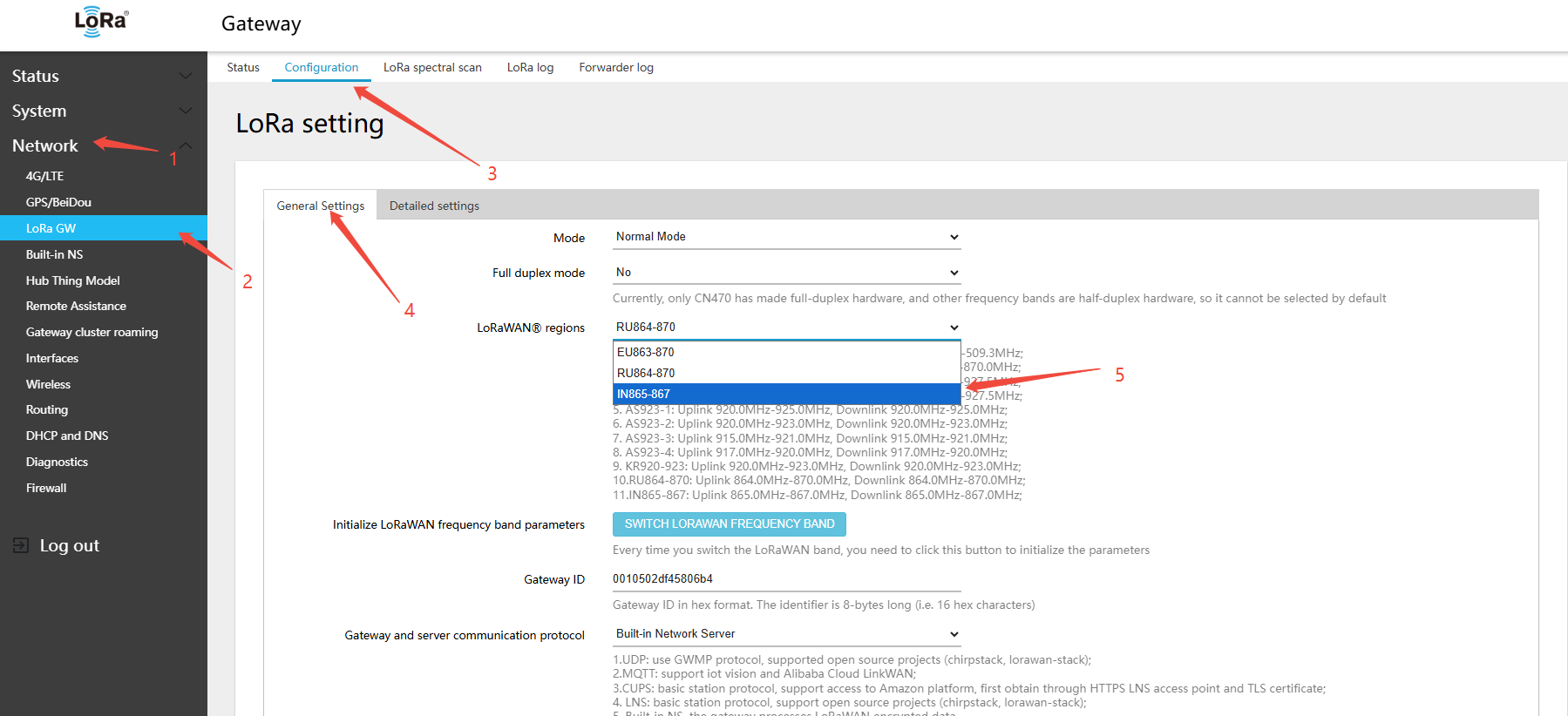

1.可以在 菜单 Network（网络） → LoRa GW（LoRa网关） → Configuration（配置） 选 LoRaWAN的频段为: IN865-867

LoRa网关切换频段IN865步骤1

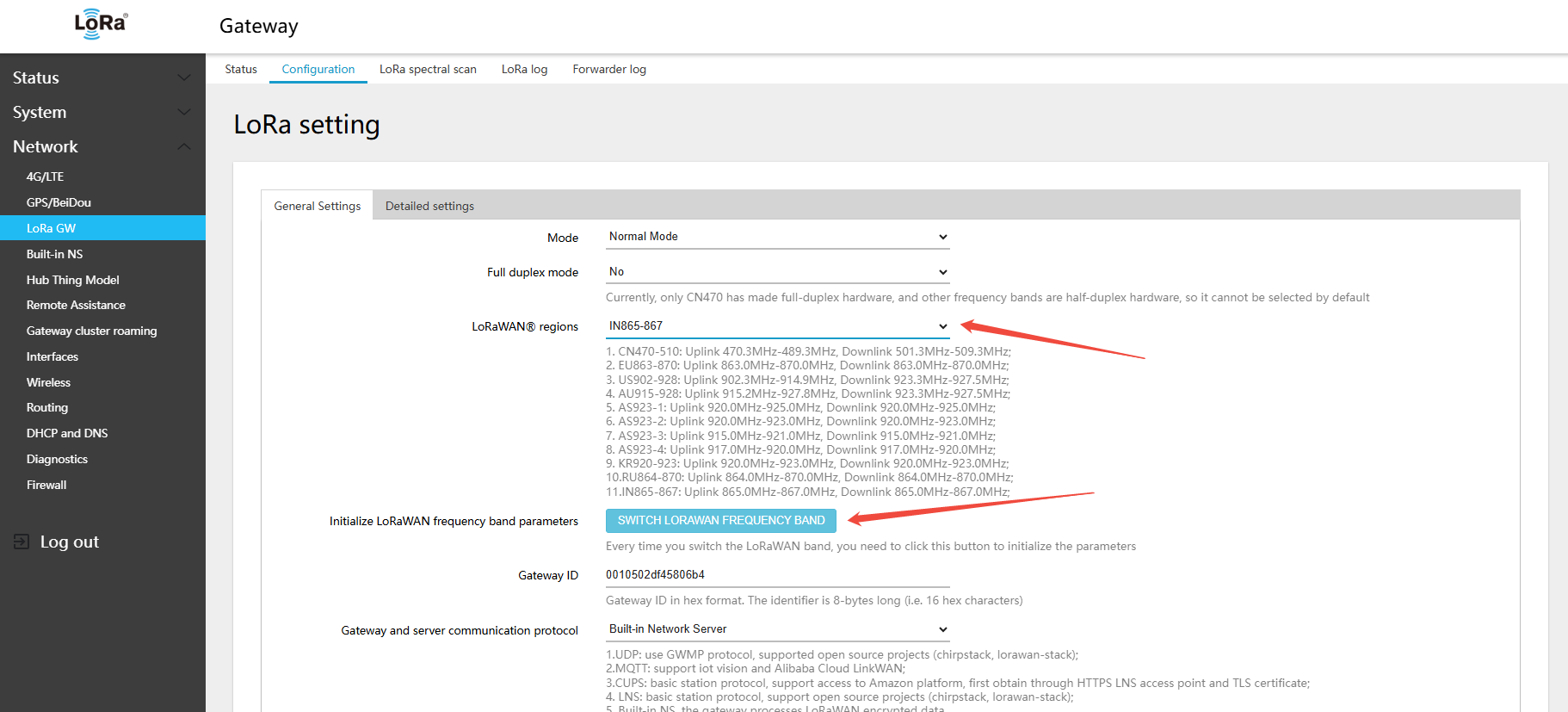

2.点击SWITCH LORAWAN FREQUENCY BAND（切换LORAWAN频段）按钮

LoRa网关切换频段IN865步骤2

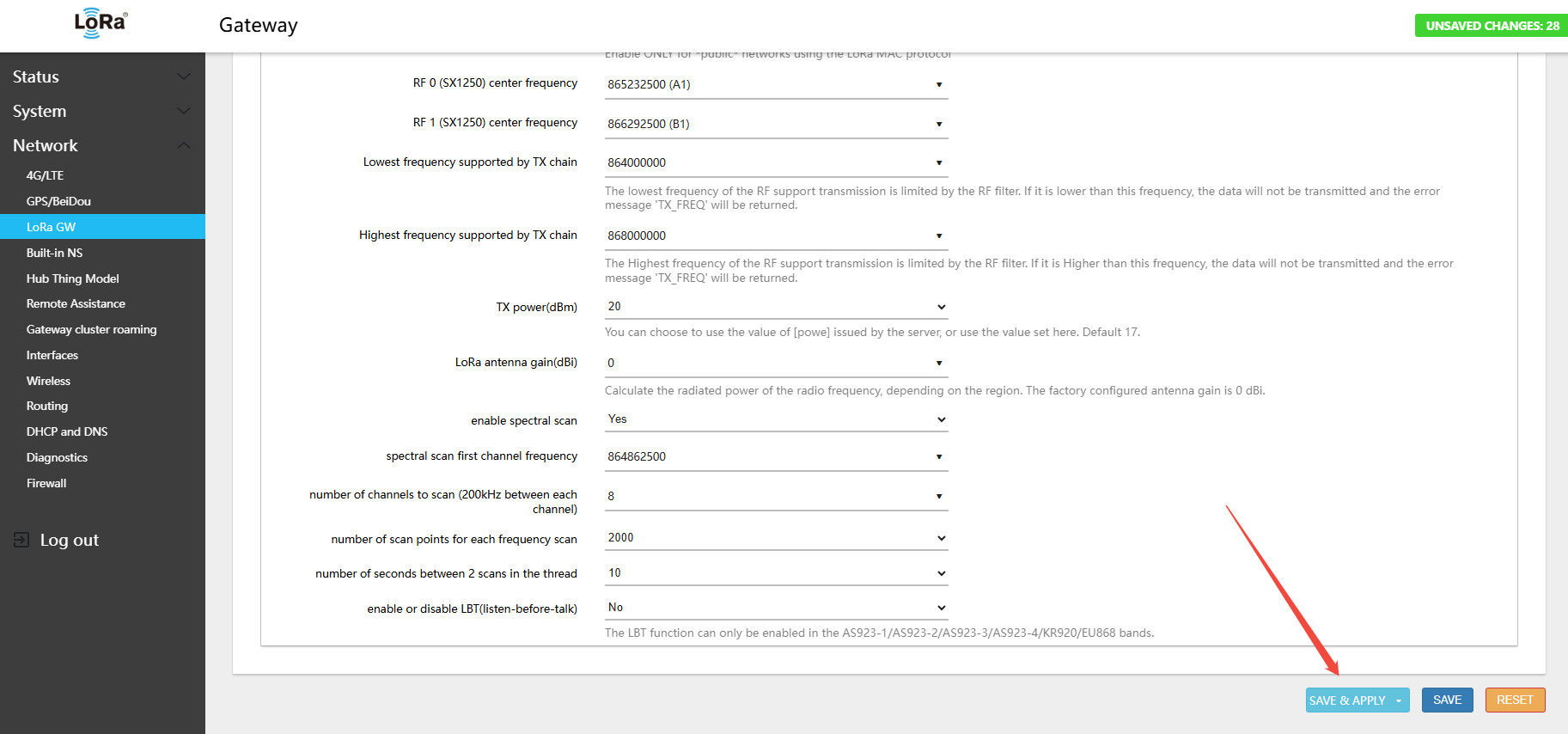

3.在页面右下角，点击SAVE & APPLY（保存并应用）按钮

LoRa网关切换频段IN865步骤3

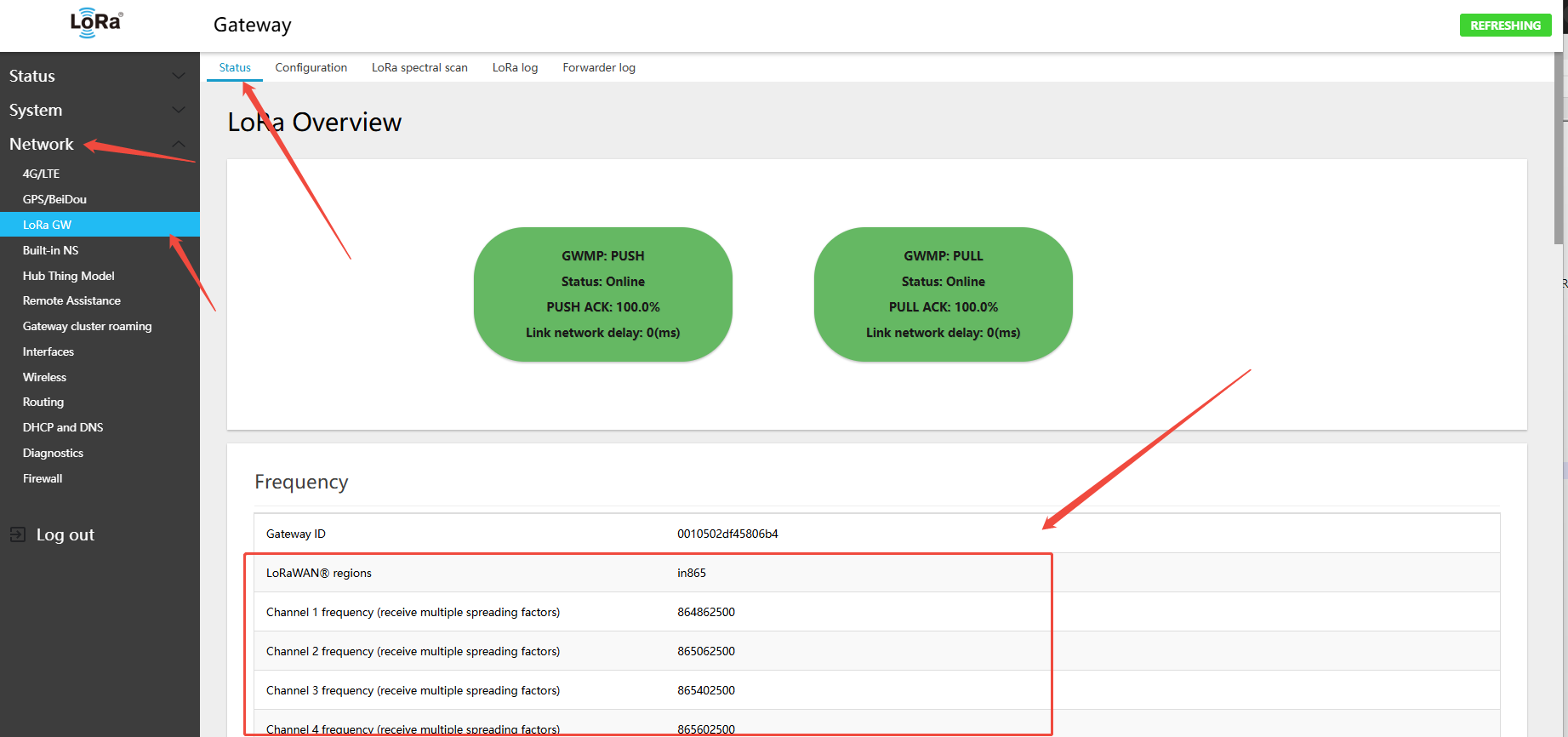

4.在菜单 Network（网络） → LoRa GW（LoRa网关） → Status（状态）查看已经生效的当前频段和频点

LoRa网关切换频段IN865步骤4

IN865-867网关默认频点

  • Uplink:
  • 864.8625 - SF7BW125 to SF12BW125
  • 865.0625 - SF7BW125 to SF12BW125
  • 865.4025 - SF7BW125 to SF12BW125
  • 865.6025 - SF7BW125 to SF12BW125
  • 865.985 - SF7BW125 to SF12BW125
  • 866.2 - SF7BW125 to SF12BW125
  • 866.4 - SF7BW125 to SF12BW125
  • 866.6 - SF7BW125 to SF12BW125
  • 865.0625 - FSK
  • Downlink:
  • Uplink channels 1-9 (RX1)
  • 866.550 - SF10BW125 (RX2)

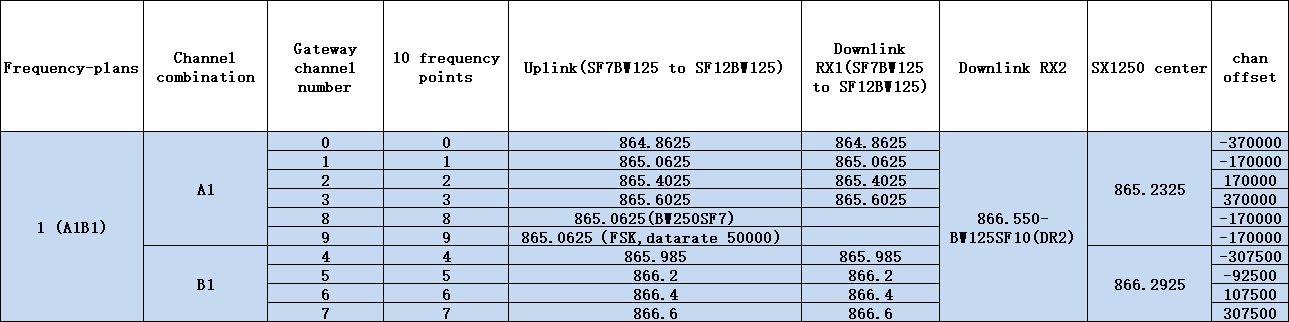

IN865-867网关的上行/下行频点表格

in865频段表格

4.4 915半双工硬件切换频段说明

GW8000网关915硬件支持切换到US915/AU915/AS923-1/AS923-2/AS923-3/AS923-4/KR920频段，不再像GW1000那样，一个固件一个版本 出厂默认是US915频段，恢复出厂设置以后，也会变为US915频段,如果需要切换其他频段，需要重新切换配置

4.4.1 915硬件版本切换US915频段

1.可以在 菜单 Network（网络） → LoRa GW（LoRa网关） → Configuration（配置） 选 LoRaWAN的频段为: US902-928

LoRa网关切换频段US915步骤1

2.点击SWITCH LORAWAN FREQUENCY BAND（切换LORAWAN频段）按钮

LoRa网关切换频段US915步骤2

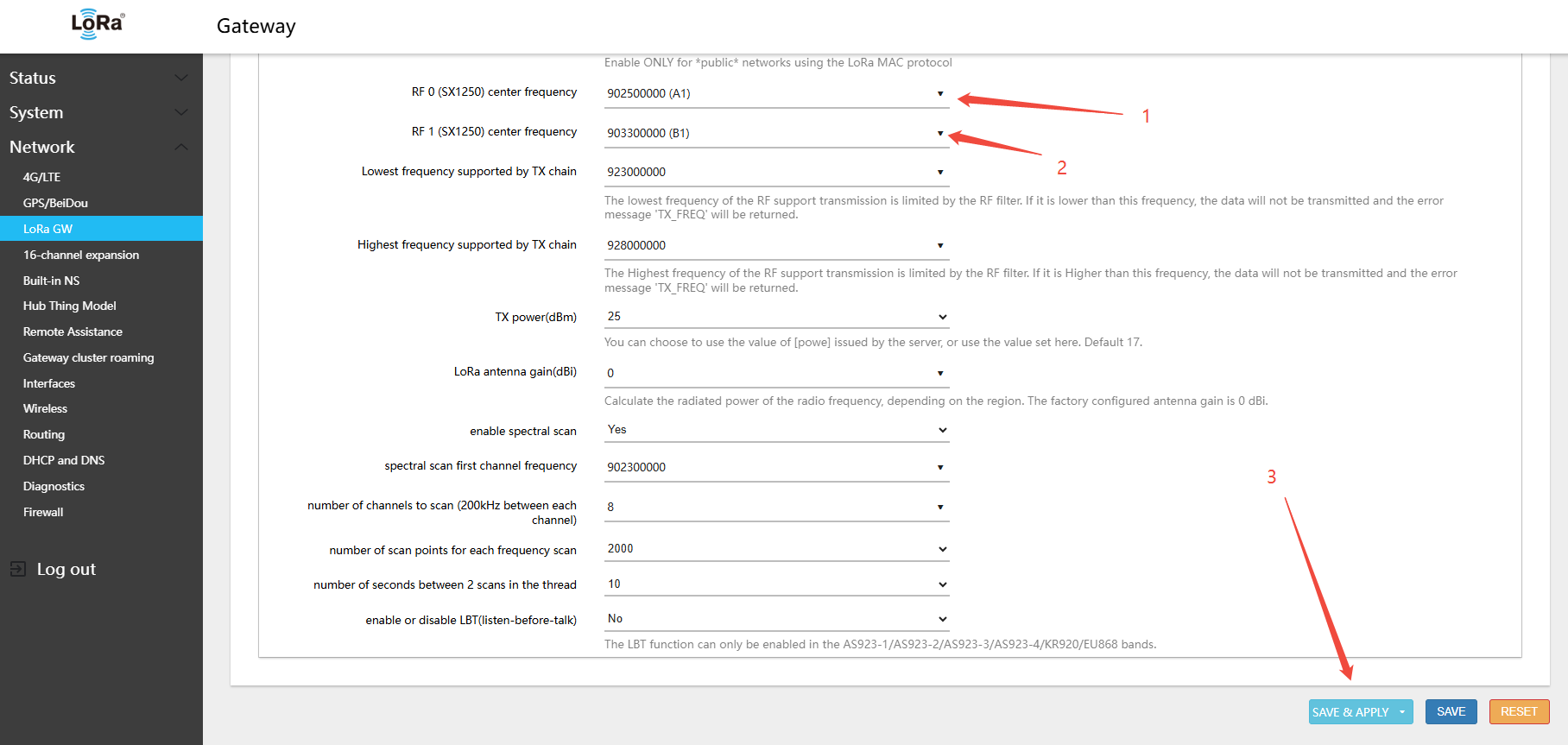

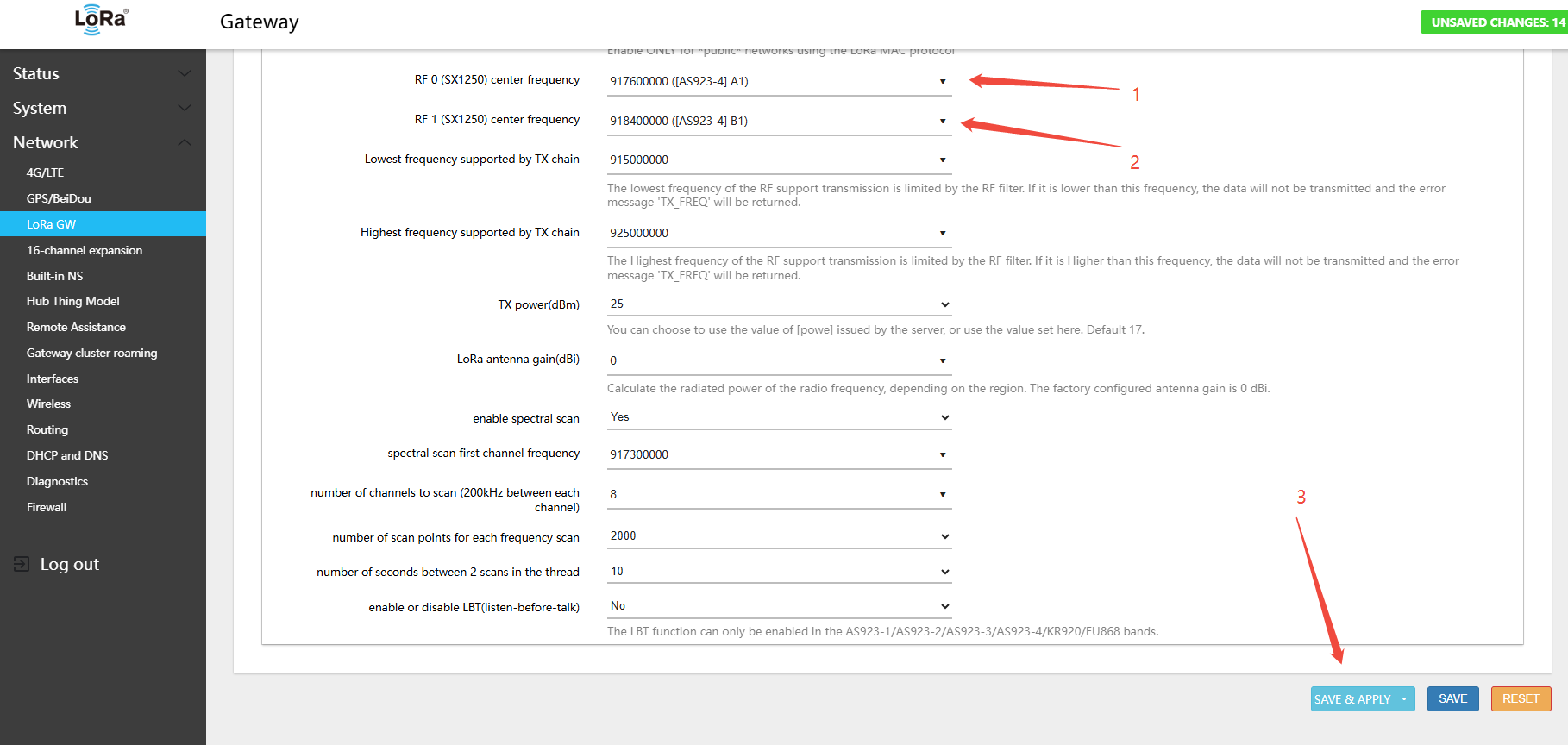

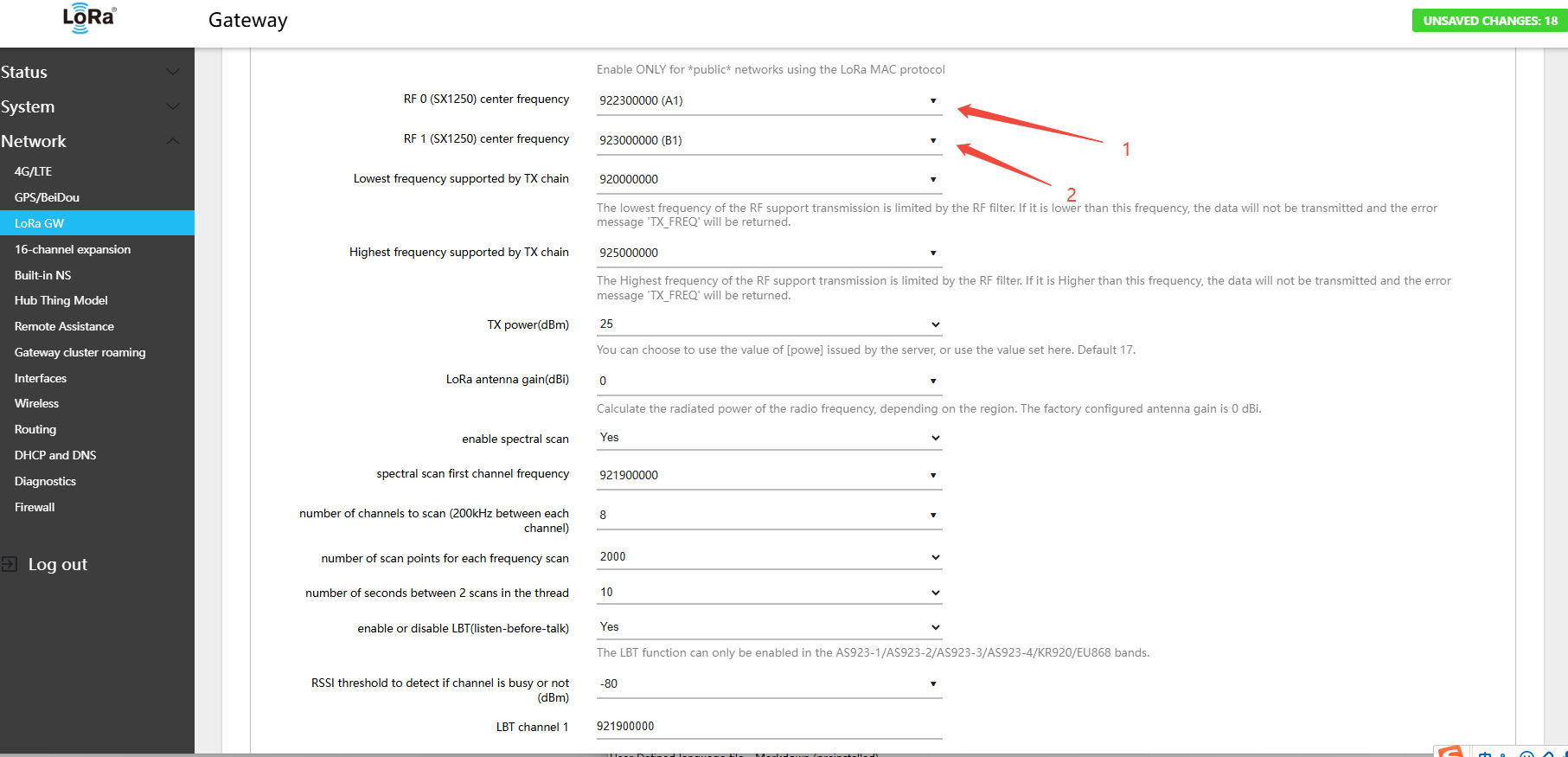

  • 找到RF 0 (SX1250) center frequency（射频 0 (SX1250)的中心频率） → 选择 A1
  • 找到RF 1 (SX1250) center frequency（射频 1 (SX1250)的中心频率） → 选择 B1

LoRa网关切换频点US915步骤3

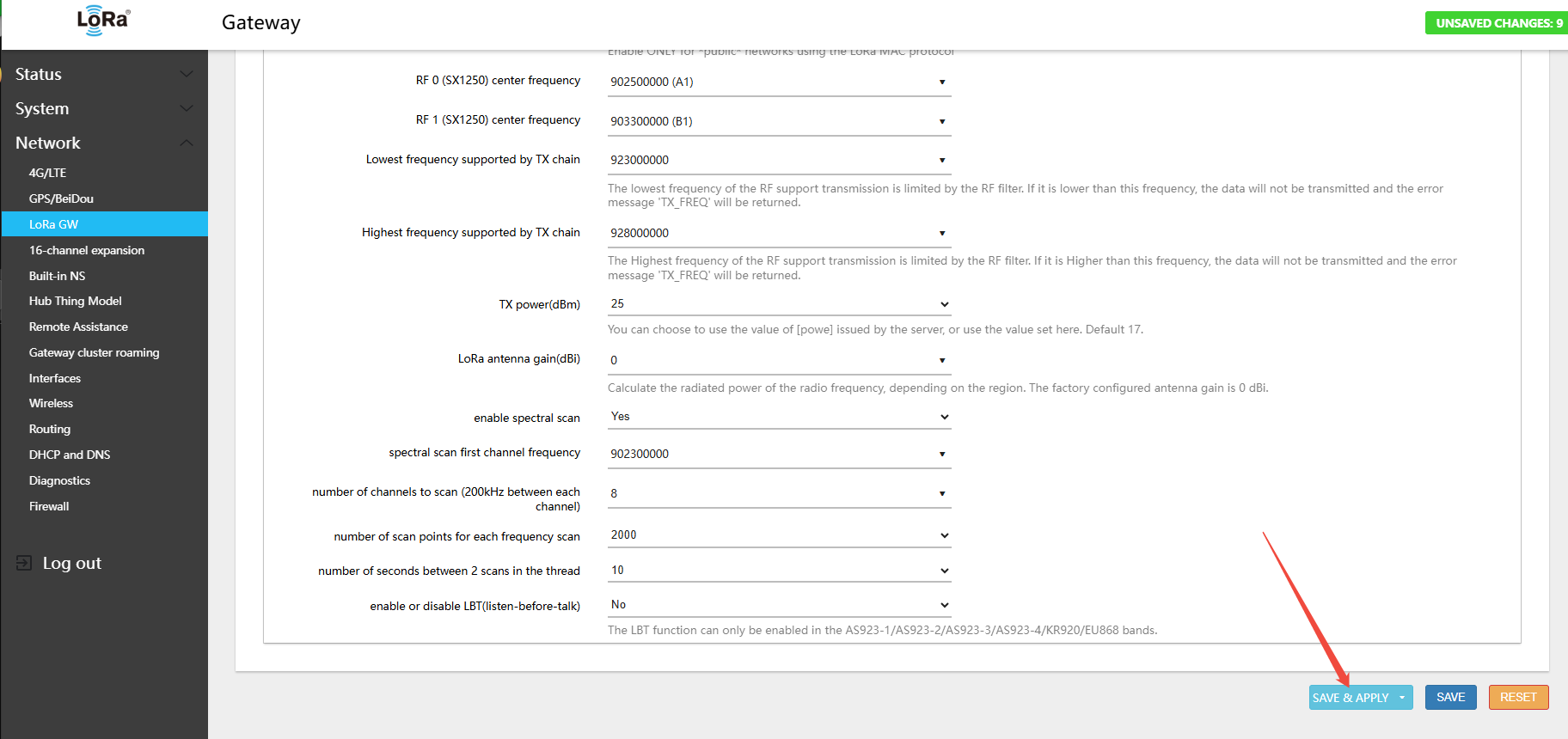

3.在页面右下角，点击SAVE & APPLY（保存并应用）按钮

LoRa网关切换频段US915步骤3

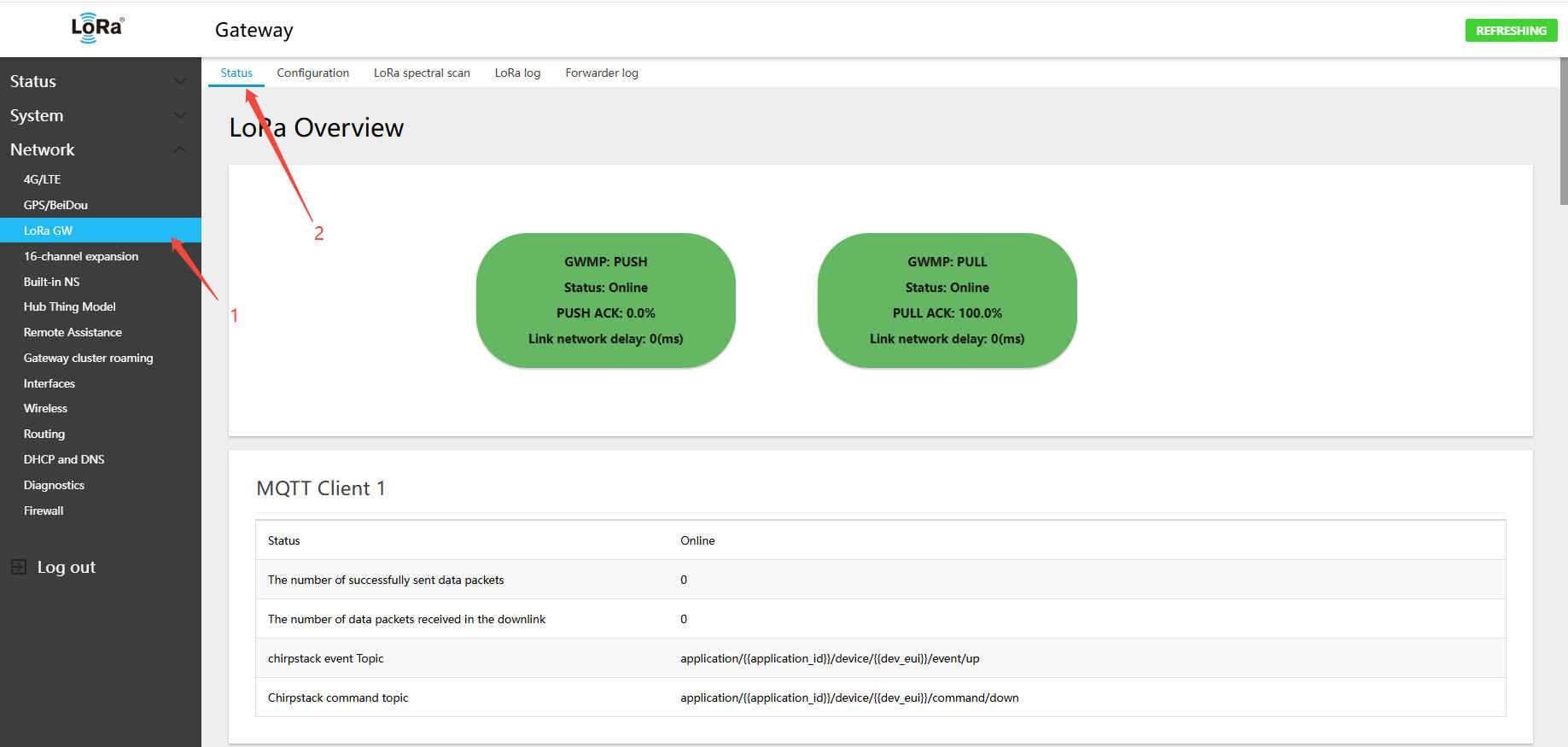

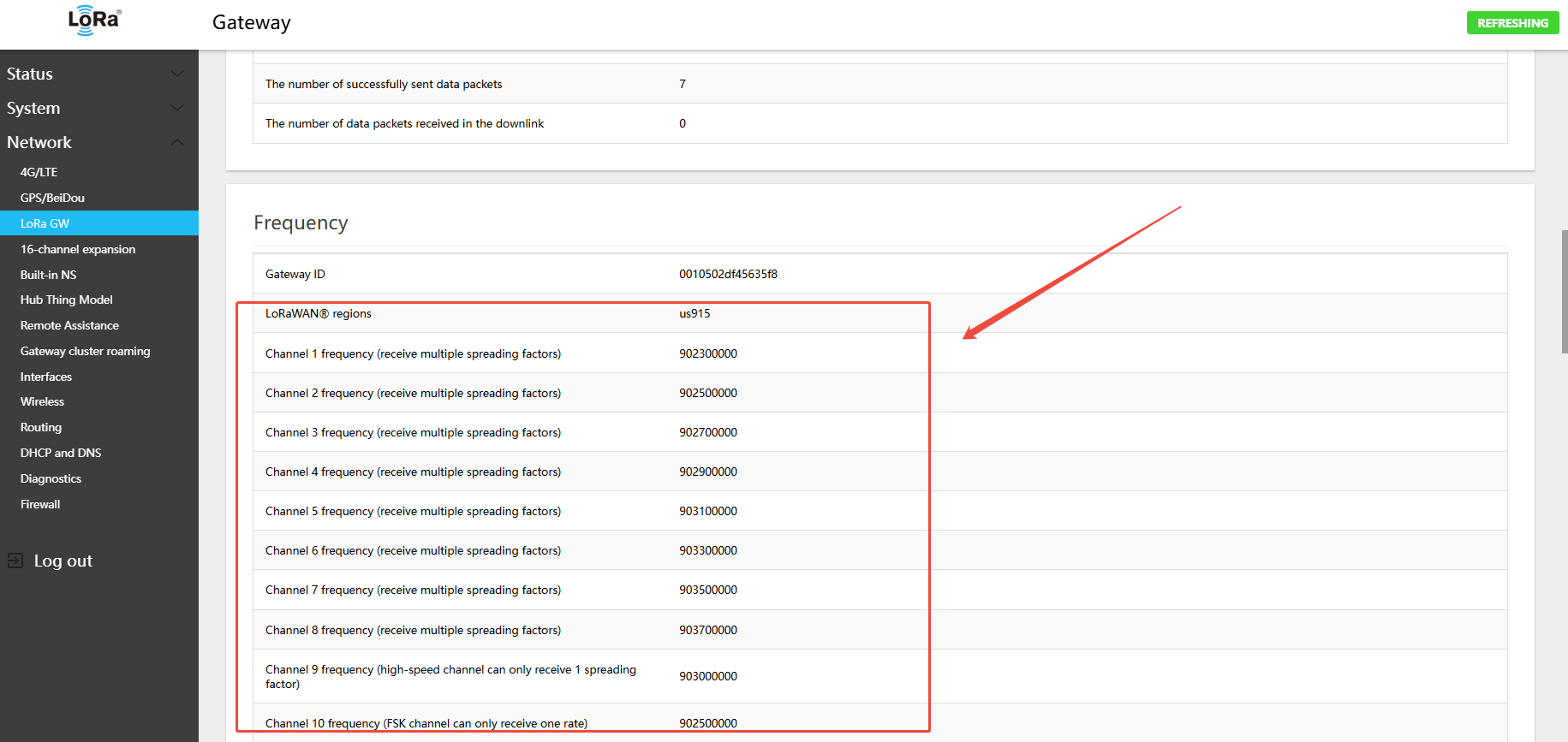

4.在菜单 Network（网络） → LoRa GW（LoRa网关） → Status（状态）查看已经生效的当前频段和频点

LoRa网关切换频段US915步骤4

LoRa网关切换频段US915步骤5

US902-928网关8通道默认频点A1B1

  • Uplink:
  • 902.3 - SF7BW125 to SF10BW125
  • 902.5 - SF7BW125 to SF10BW125
  • 902.7 - SF7BW125 to SF10BW125
  • 902.9 - SF7BW125 to SF10BW125
  • 903.1 - SF7BW125 to SF10BW125
  • 903.3 - SF7BW125 to SF10BW125
  • 903.5 - SF7BW125 to SF10BW125
  • 903.7 - SF7BW125 to SF10BW125
  • 903.0 - SF8BW500
  • Downlink:
  • 923.3 - SF7BW500 to SF12BW500 (RX1)
  • 923.9 - SF7BW500 to SF12BW500 (RX1)
  • 924.5 - SF7BW500 to SF12BW500 (RX1)
  • 925.1 - SF7BW500 to SF12BW500 (RX1)
  • 925.7 - SF7BW500 to SF12BW500 (RX1)
  • 926.3 - SF7BW500 to SF12BW500 (RX1)
  • 926.9 - SF7BW500 to SF12BW500 (RX1)
  • 927.5 - SF7BW500 to SF12BW500 (RX1)
  • 923.3 - SF12BW500 (RX2)
  • 16扩展通道是A2B2，跟上面一样的配置方法，在页面 Network（网络） → 16-channel expansion（16通道扩展） → Configuration（配置）
  • Uplink:
  • 903.9 - SF7BW125 to SF10BW125
  • 904.1 - SF7BW125 to SF10BW125
  • 904.3 - SF7BW125 to SF10BW125
  • 904.5 - SF7BW125 to SF10BW125
  • 904.7 - SF7BW125 to SF10BW125
  • 904.9 - SF7BW125 to SF10BW125
  • 905.1 - SF7BW125 to SF10BW125
  • 905.3 - SF7BW125 to SF10BW125
  • 904.6 - SF8BW500
  • Downlink:
  • 923.3 - SF7BW500 to SF12BW500 (RX1)
  • 923.9 - SF7BW500 to SF12BW500 (RX1)
  • 924.5 - SF7BW500 to SF12BW500 (RX1)
  • 925.1 - SF7BW500 to SF12BW500 (RX1)
  • 925.7 - SF7BW500 to SF12BW500 (RX1)
  • 926.3 - SF7BW500 to SF12BW500 (RX1)
  • 926.9 - SF7BW500 to SF12BW500 (RX1)
  • 927.5 - SF7BW500 to SF12BW500 (RX1)
  • 923.3 - SF12BW500 (RX2)

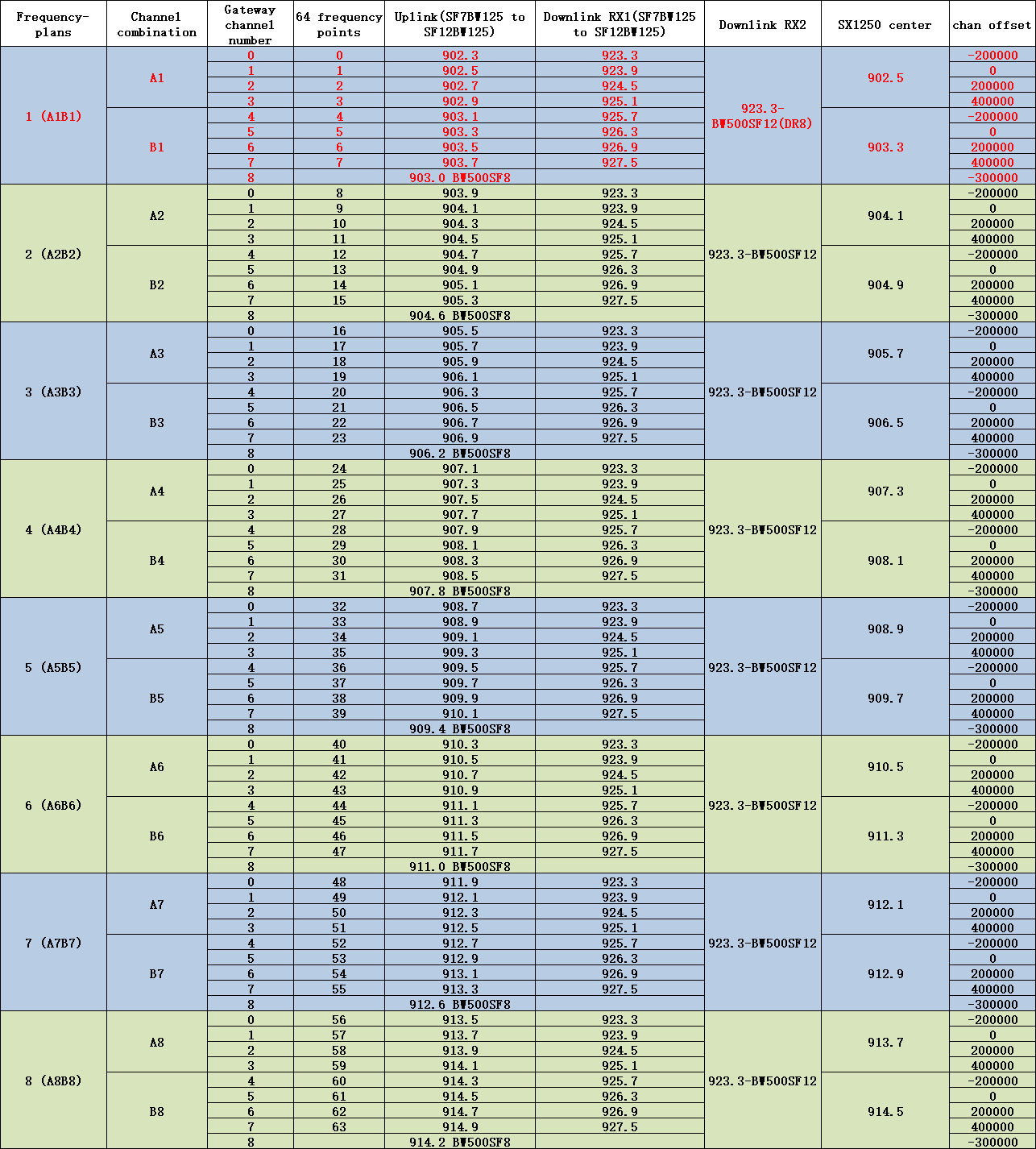

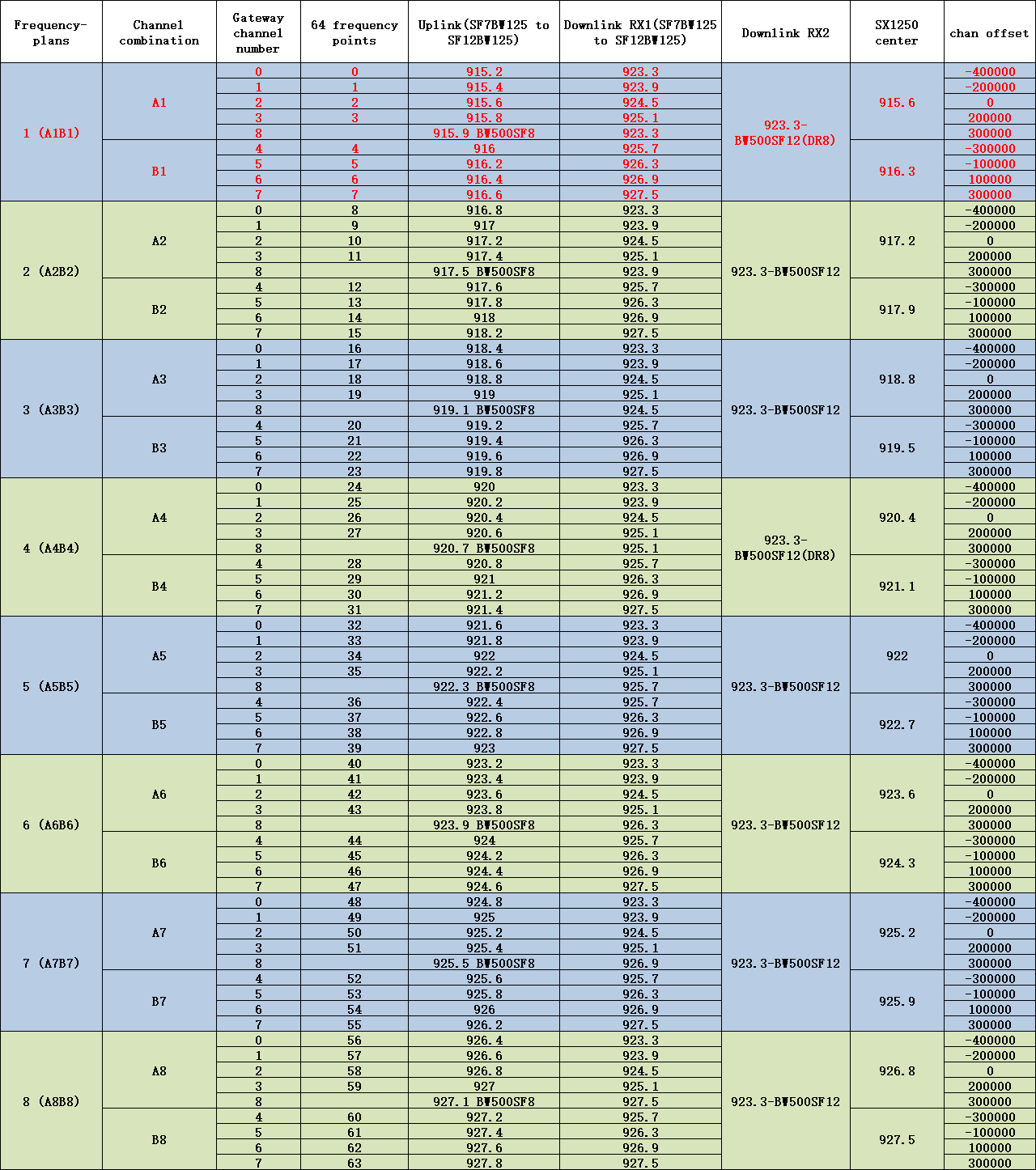

US902-928网关的上行/下行频点表格,出厂默认A1B1

us915频段表格

4.4.2 915硬件版本切换AU915频段

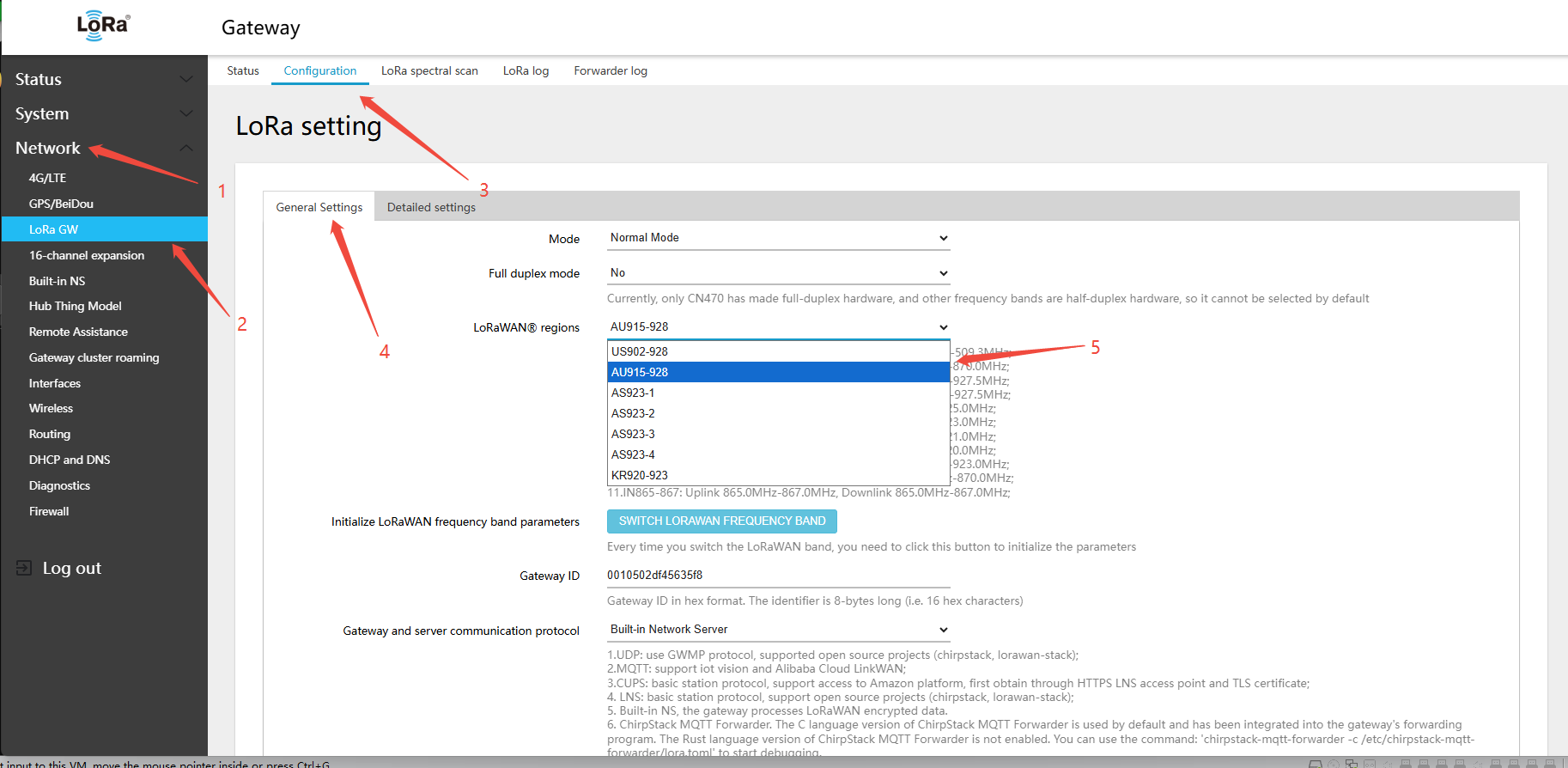

1.可以在 菜单 Network（网络） → LoRa GW（LoRa网关） → Configuration（配置） 选 LoRaWAN的频段为: AU915-928

LoRa网关切换频段AU915步骤1

2.点击SWITCH LORAWAN FREQUENCY BAND（切换LORAWAN频段）按钮

LoRa网关切换频段AU915步骤2

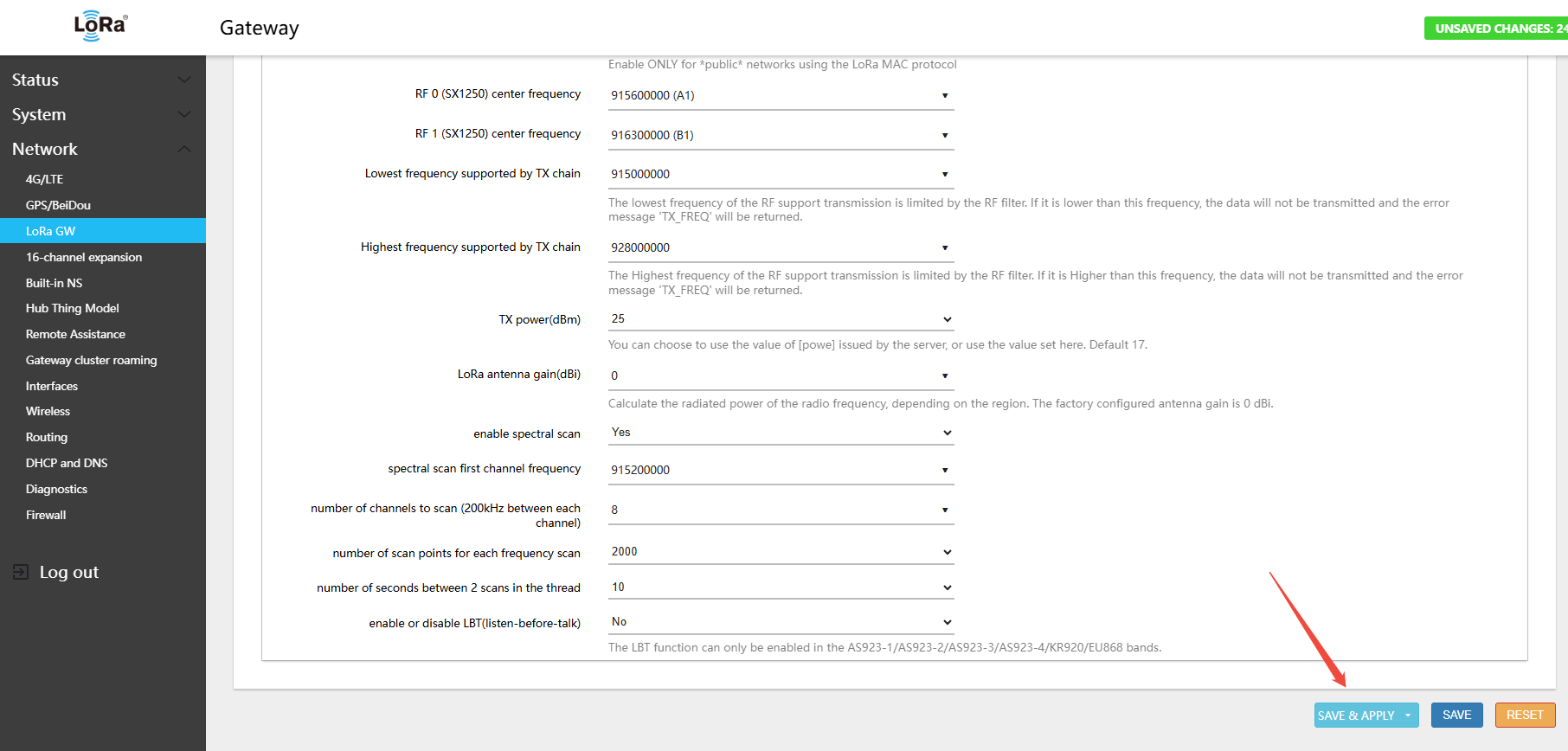

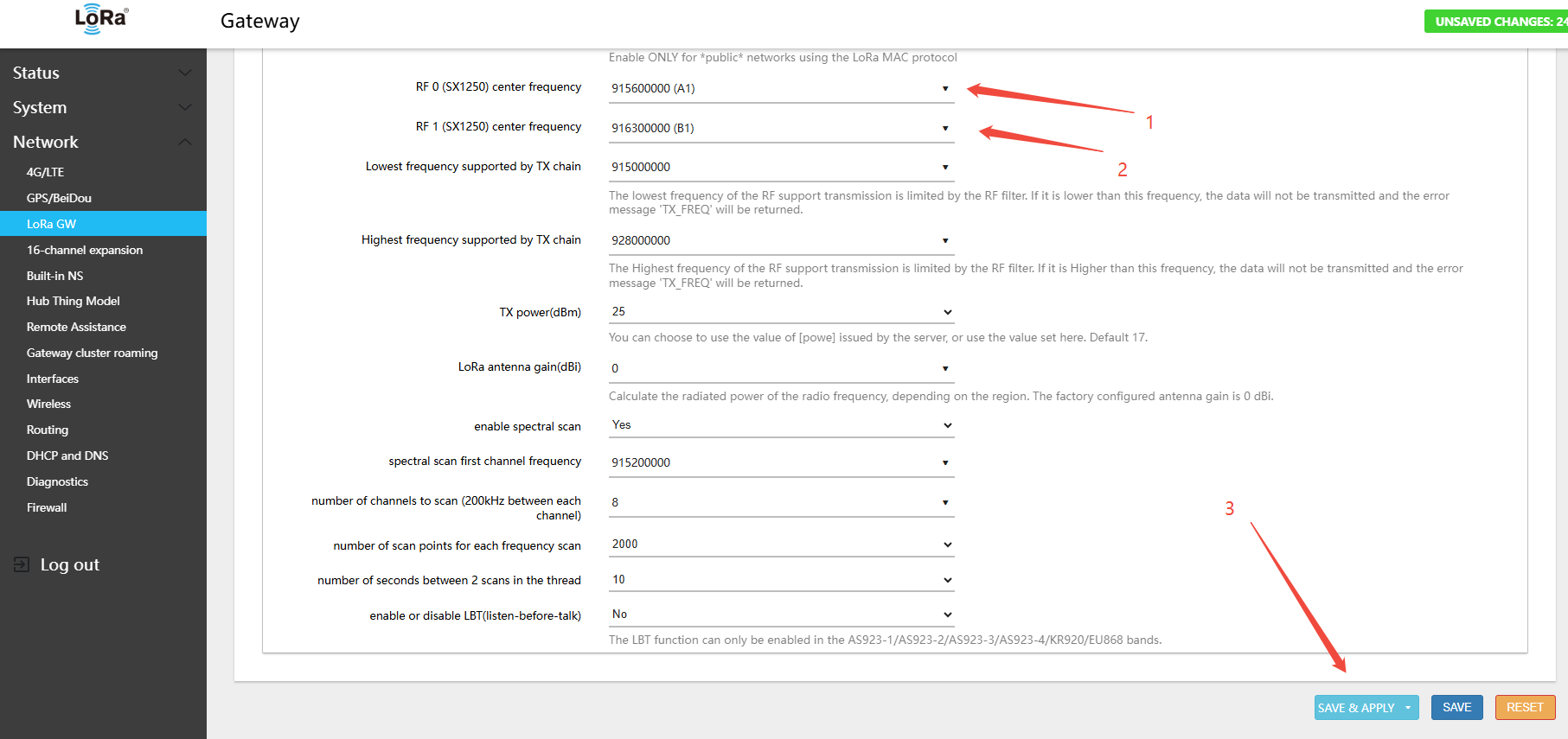

  • 找到RF 0 (SX1250) center frequency（射频 0 (SX1250)的中心频率） → 选择 A1
  • 找到RF 1 (SX1250) center frequency（射频 1 (SX1250)的中心频率） → 选择 B1

LoRa网关切换频点AU915步骤3

3.在页面右下角，点击SAVE & APPLY（保存并应用）按钮

LoRa网关切换频段AU915步骤3

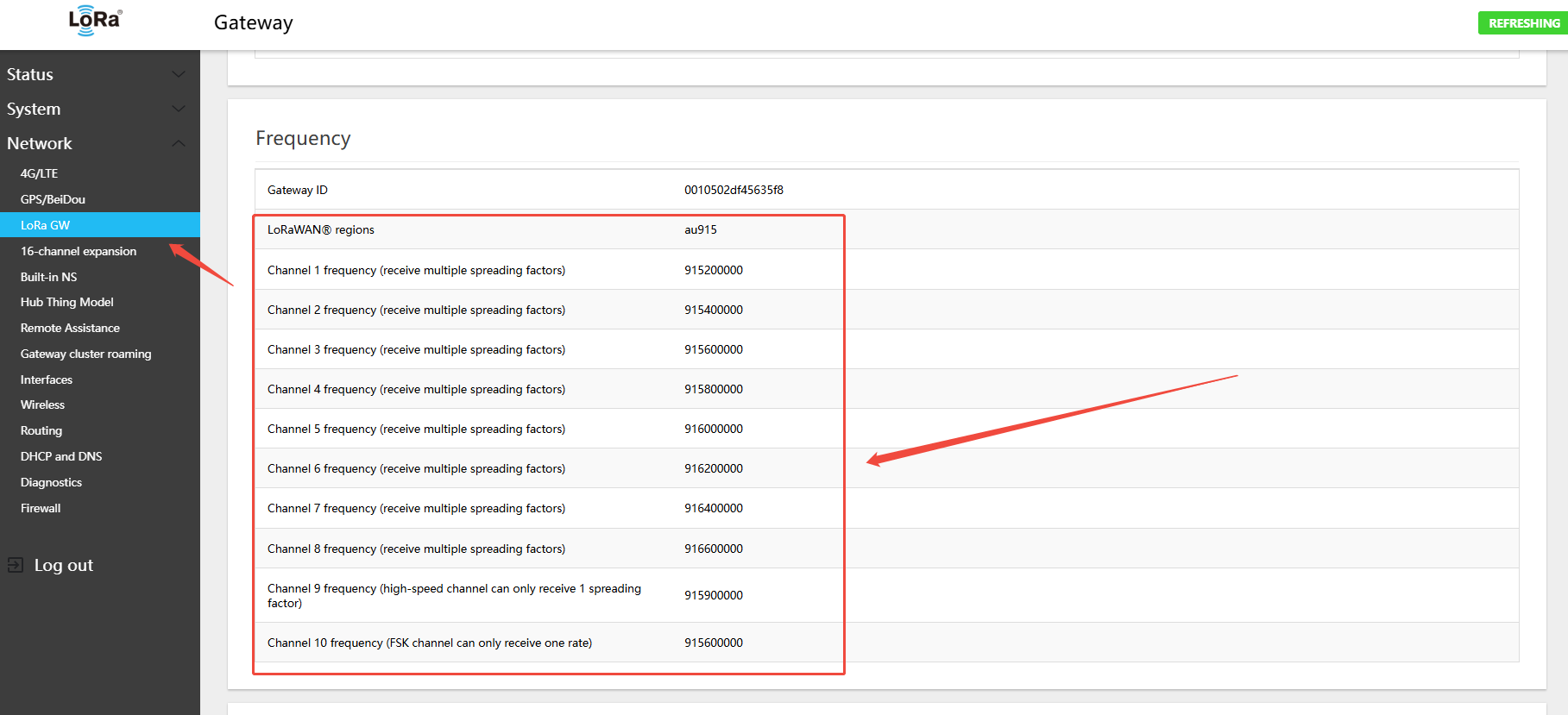

4.在菜单 Network（网络） → LoRa GW（LoRa网关） → Status（状态）查看已经生效的当前频段和频点

LoRa网关切换频段AU915步骤4

LoRa网关切换频段AU915步骤5

AU915-928网关8通道默认频点A1B1

  • Uplink:
  • 915.2 - SF7BW125 to SF10BW125
  • 915.4 - SF7BW125 to SF10BW125
  • 915.6 - SF7BW125 to SF10BW125
  • 915.8 - SF7BW125 to SF10BW125
  • 916.0 - SF7BW125 to SF10BW125
  • 916.2 - SF7BW125 to SF10BW125
  • 916.4 - SF7BW125 to SF10BW125
  • 916.6 - SF7BW125 to SF10BW125
  • 915.9 - SF8BW500
  • Downlink:
  • 923.3 - SF7BW500 to SF12BW500 (RX1)
  • 923.9 - SF7BW500 to SF12BW500 (RX1)
  • 924.5 - SF7BW500 to SF12BW500 (RX1)
  • 925.1 - SF7BW500 to SF12BW500 (RX1)
  • 925.7 - SF7BW500 to SF12BW500 (RX1)
  • 926.3 - SF7BW500 to SF12BW500 (RX1)
  • 926.9 - SF7BW500 to SF12BW500 (RX1)
  • 927.5 - SF7BW500 to SF12BW500 (RX1)
  • 923.3 - SF12BW500 (RX2)
  • 16扩展通道是A2B2,跟上面一样的配置方法，在页面 Network（网络） → 16-channel expansion（16通道扩展） → Configuration（配置）
  • Uplink:
  • 916.8 - SF7BW125 to SF10BW125
  • 917.0 - SF7BW125 to SF10BW125
  • 917.2 - SF7BW125 to SF10BW125
  • 917.4 - SF7BW125 to SF10BW125
  • 917.6 - SF7BW125 to SF10BW125
  • 917.8 - SF7BW125 to SF10BW125
  • 918.0 - SF7BW125 to SF10BW125
  • 918.2 - SF7BW125 to SF10BW125
  • 917.5 - SF8BW500
  • Downlink:
  • 923.3 - SF7BW500 to SF12BW500 (RX1)
  • 923.9 - SF7BW500 to SF12BW500 (RX1)
  • 924.5 - SF7BW500 to SF12BW500 (RX1)
  • 925.1 - SF7BW500 to SF12BW500 (RX1)
  • 925.7 - SF7BW500 to SF12BW500 (RX1)
  • 926.3 - SF7BW500 to SF12BW500 (RX1)
  • 926.9 - SF7BW500 to SF12BW500 (RX1)
  • 927.5 - SF7BW500 to SF12BW500 (RX1)
  • 923.3 - SF12BW500 (RX2)

AU915-928网关的上行/下行频点表格

au915频段表格

4.4.3 915硬件版本切换AS923-1频段

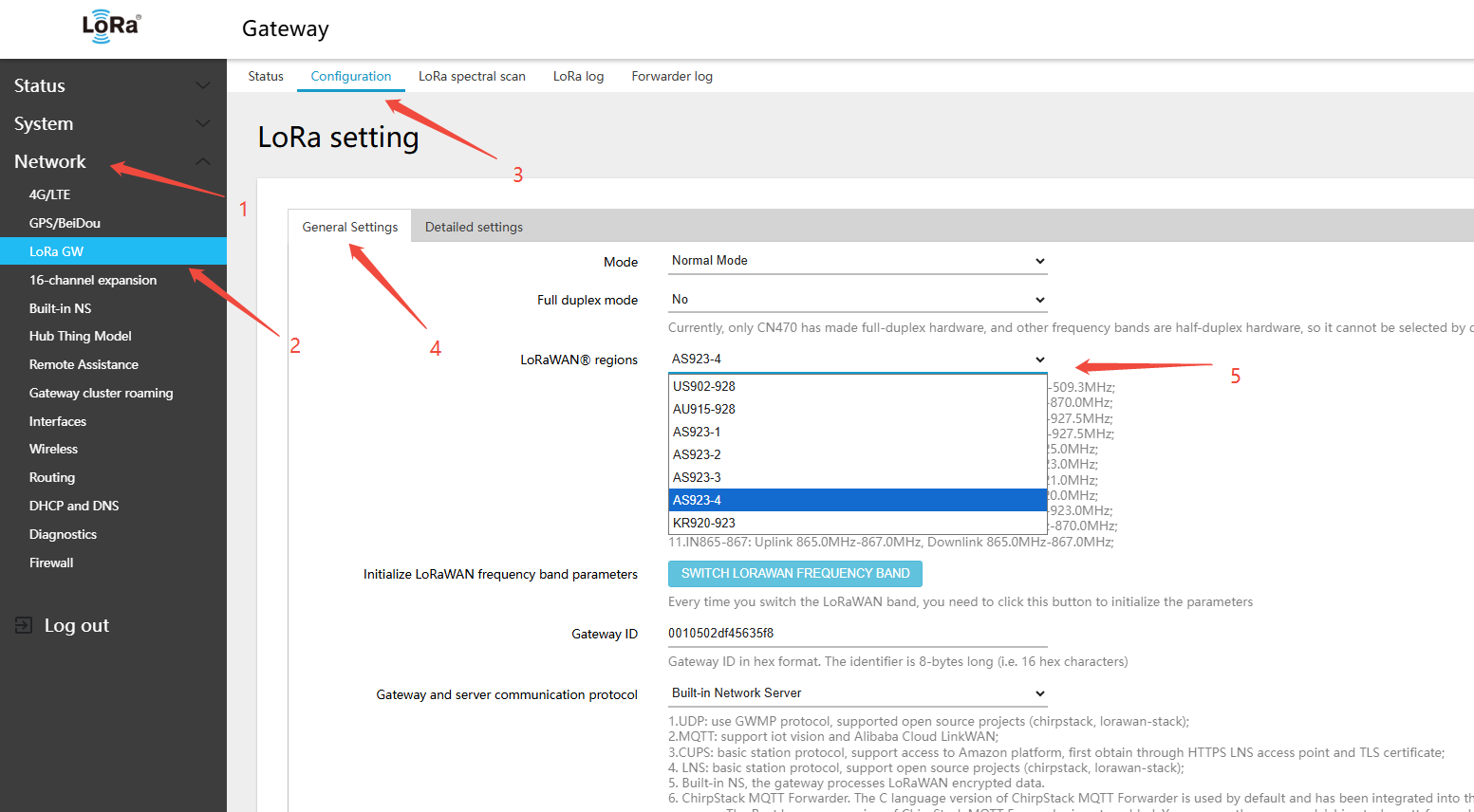

1.可以在 菜单 Network（网络） → LoRa GW（LoRa网关） → Configuration（配置） 选 LoRaWAN的频段为: AS923-1

LoRa网关切换频段AS923-1步骤1

2.点击SWITCH LORAWAN FREQUENCY BAND（切换LORAWAN频段）按钮

LoRa网关切换频段AS923-1步骤2

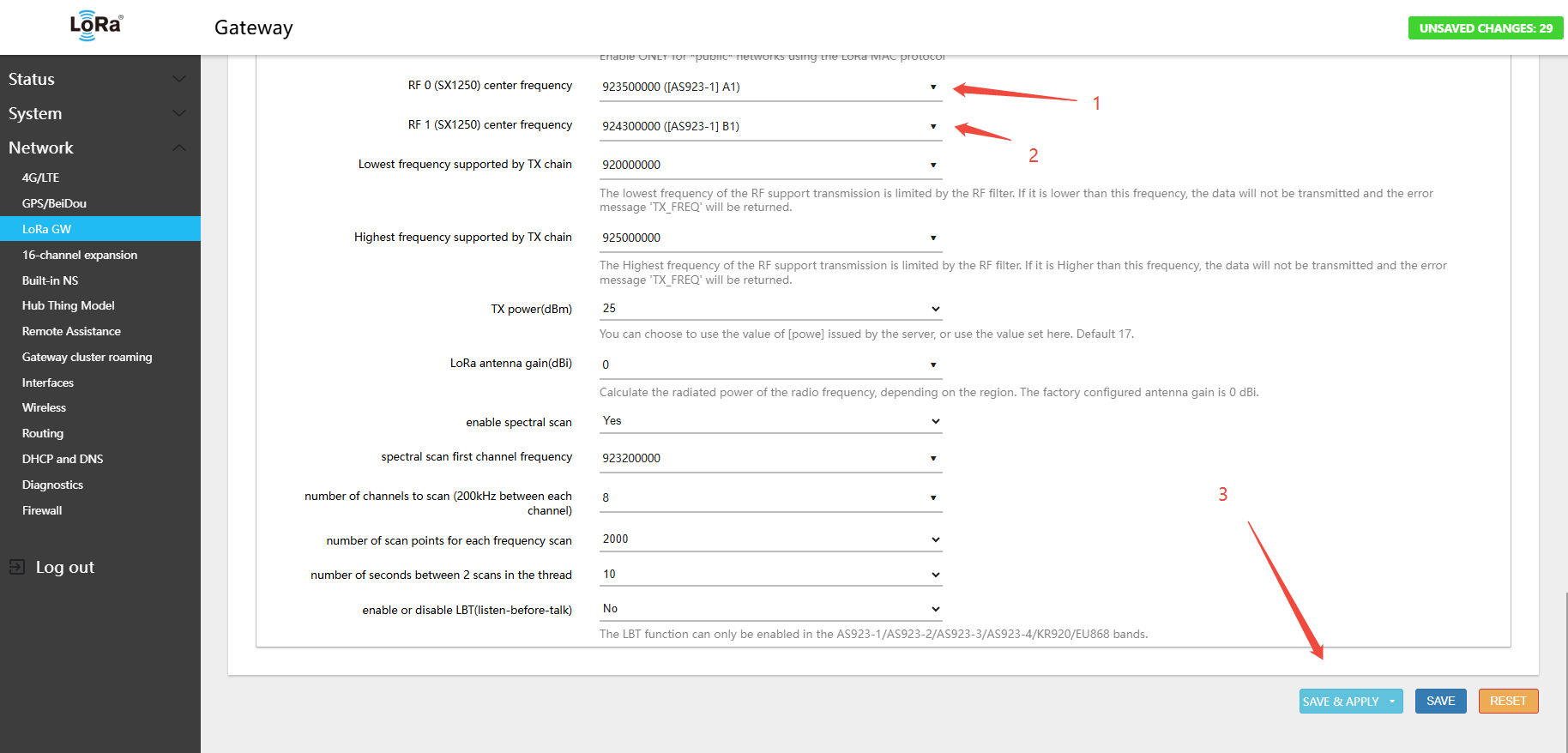

  • 找到RF 0 (SX1250) center frequency（射频 0 (SX1250)的中心频率） → 选择 A1
  • 找到RF 1 (SX1250) center frequency（射频 1 (SX1250)的中心频率） → 选择 B1

LoRa网关切换频点AS923-1步骤3

3.在页面右下角，点击SAVE & APPLY（保存并应用）按钮

LoRa网关切换频段AS923-1步骤3

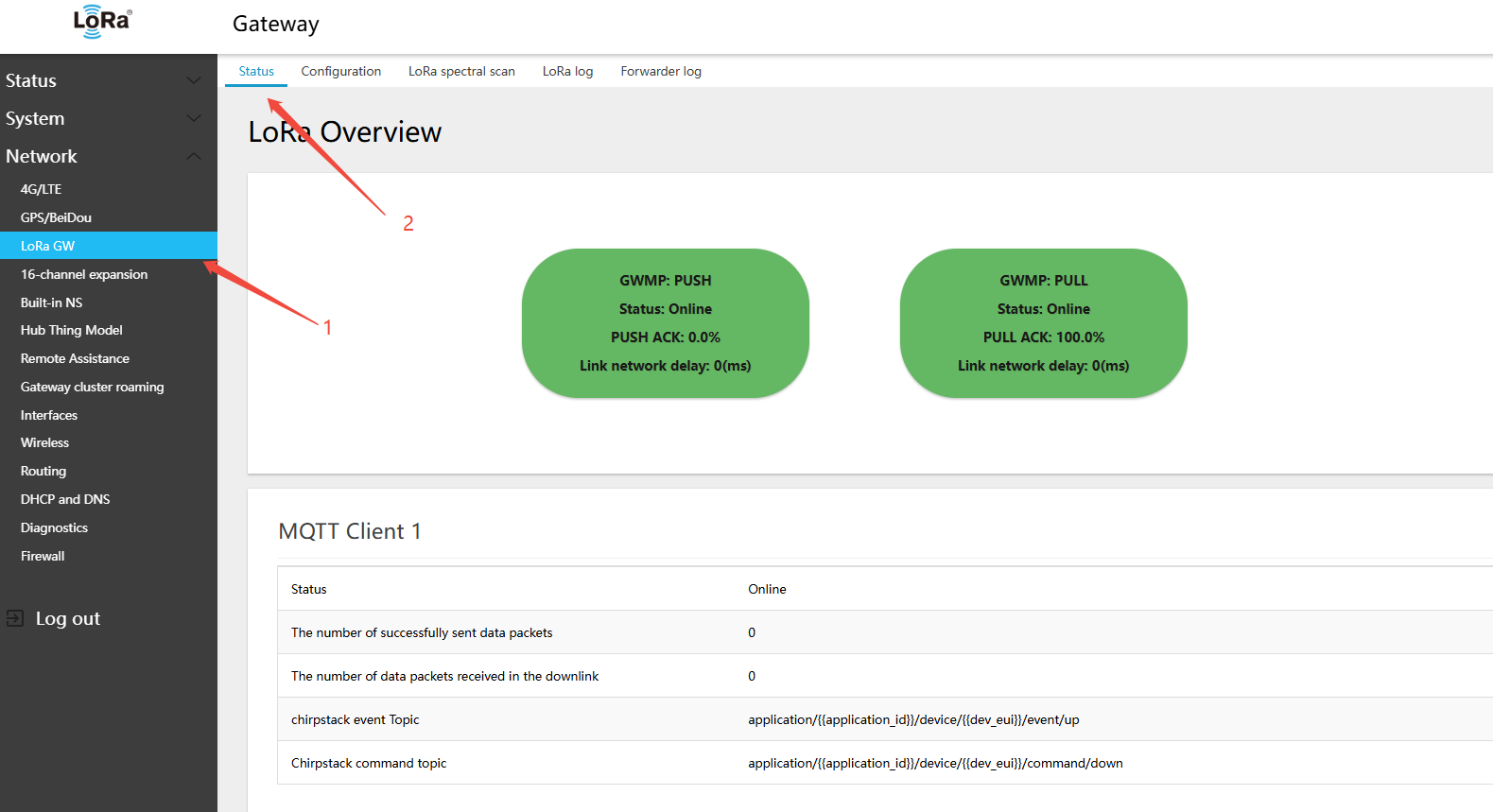

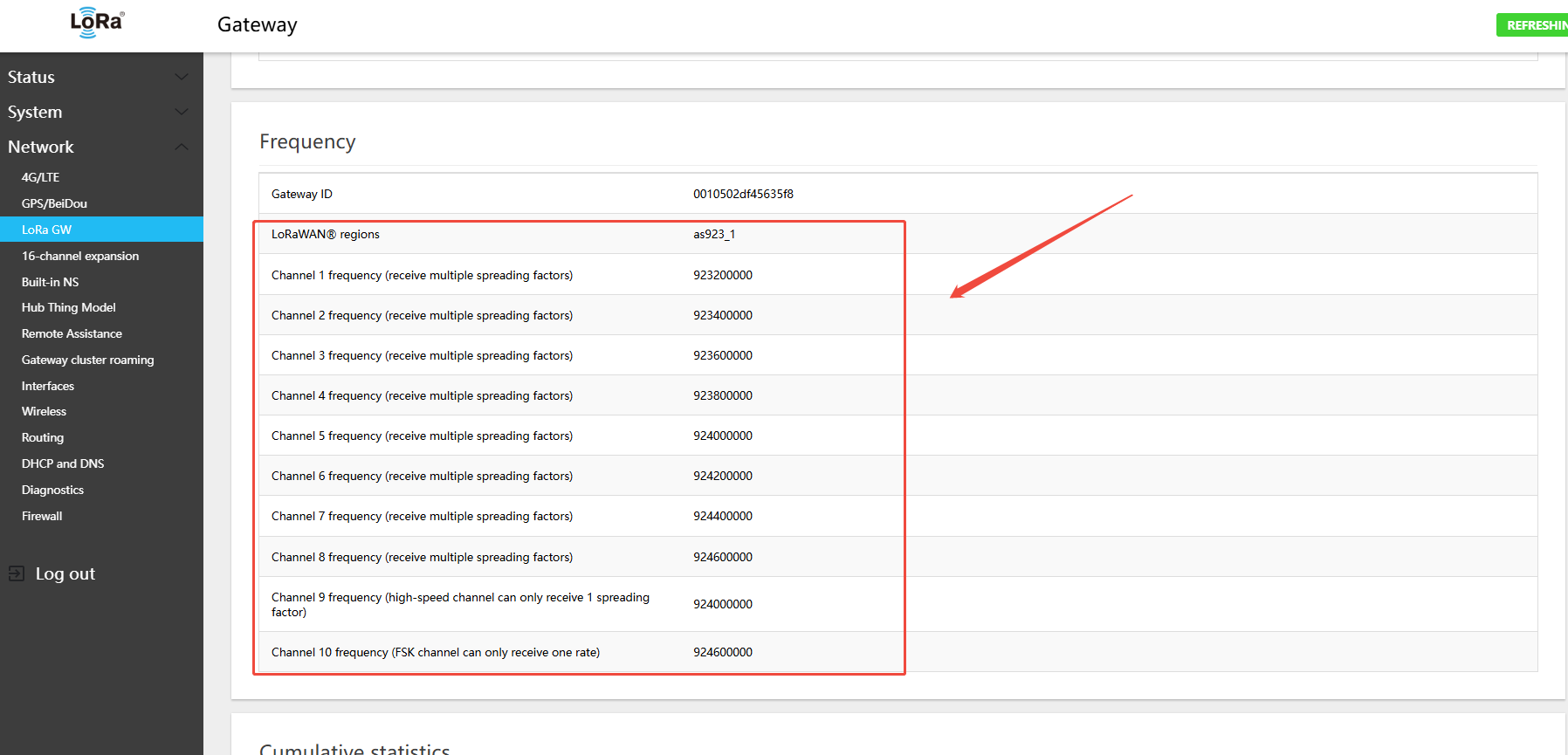

4.在菜单 Network（网络） → LoRa GW（LoRa网关） → Status（状态）查看已经生效的当前频段和频点

LoRa网关切换频段AS923-1步骤4

LoRa网关切换频段AS923-1步骤5

AS923-1网关默认频点

  • Uplink:
  • 923.2 - SF7BW125 to SF12BW125
  • 923.4 - SF7BW125 to SF12BW125
  • 923.6 - SF7BW125 to SF12BW125
  • 923.8 - SF7BW125 to SF12BW125
  • 924.0 - SF7BW125 to SF12BW125
  • 924.2 - SF7BW125 to SF12BW125
  • 924.4 - SF7BW125 to SF12BW125
  • 924.6 - SF7BW125 to SF12BW125
  • 924.6 - FSK
  • Downlink:
  • Uplink channels 1-9 (RX1)
  • 923.2 - SF10BW125 (RX2)

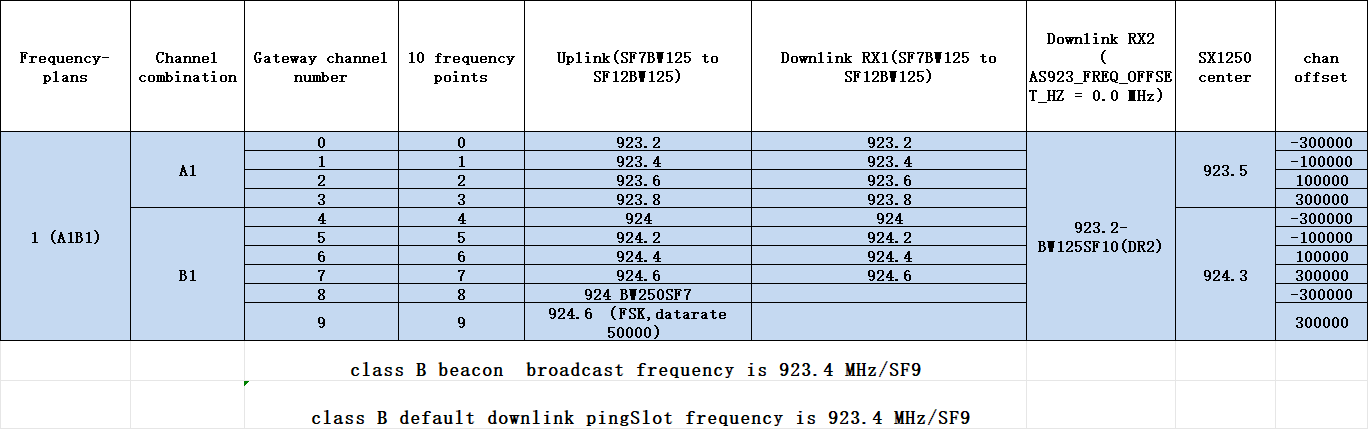

AS923-1网关的上行/下行频点表格

as923-1频段表格

4.4.4 915硬件版本切换AS923-2频段

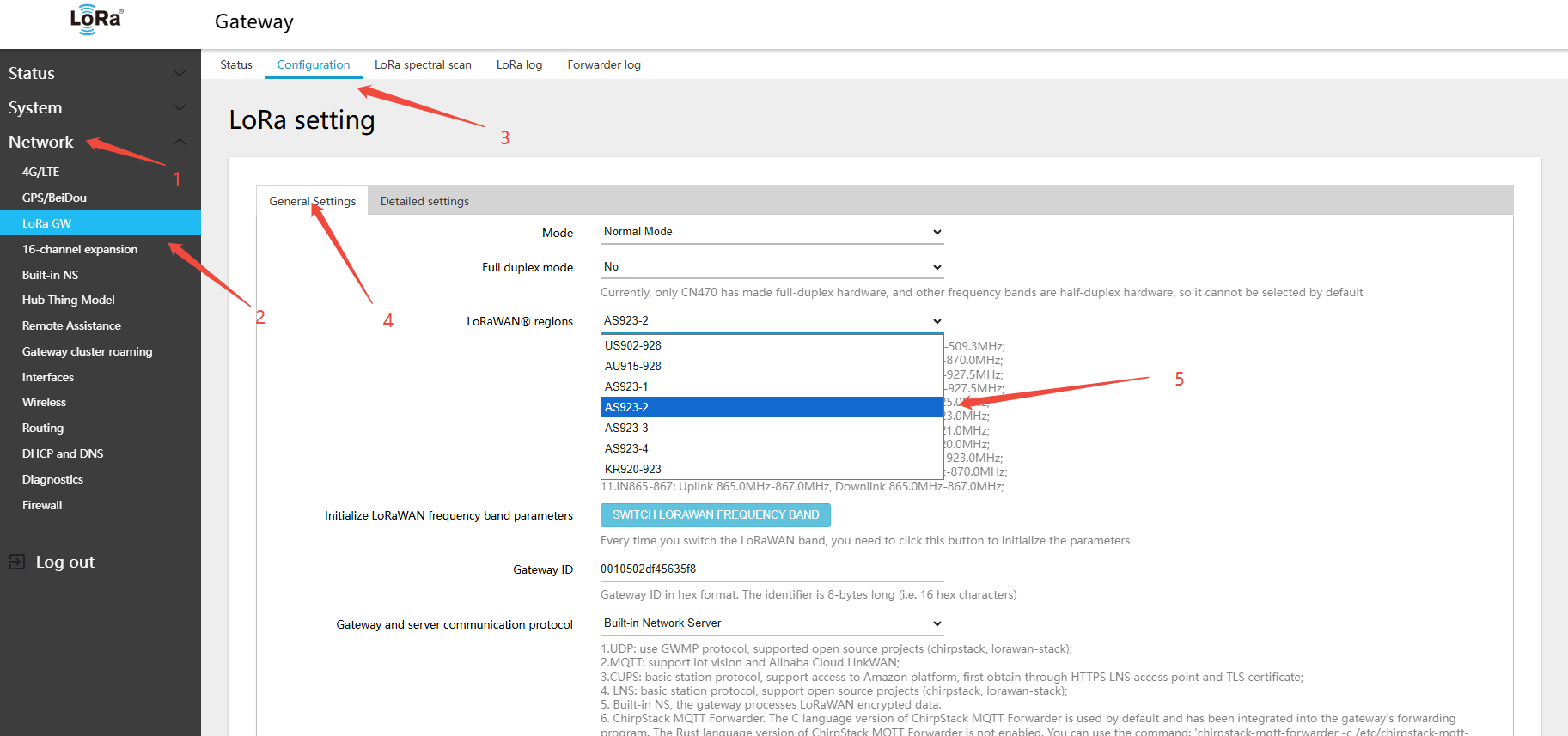

1.可以在 菜单 Network（网络） → LoRa GW（LoRa网关） → Configuration（配置） 选 LoRaWAN的频段为: AS923-2

LoRa网关切换频段AS923-2步骤1

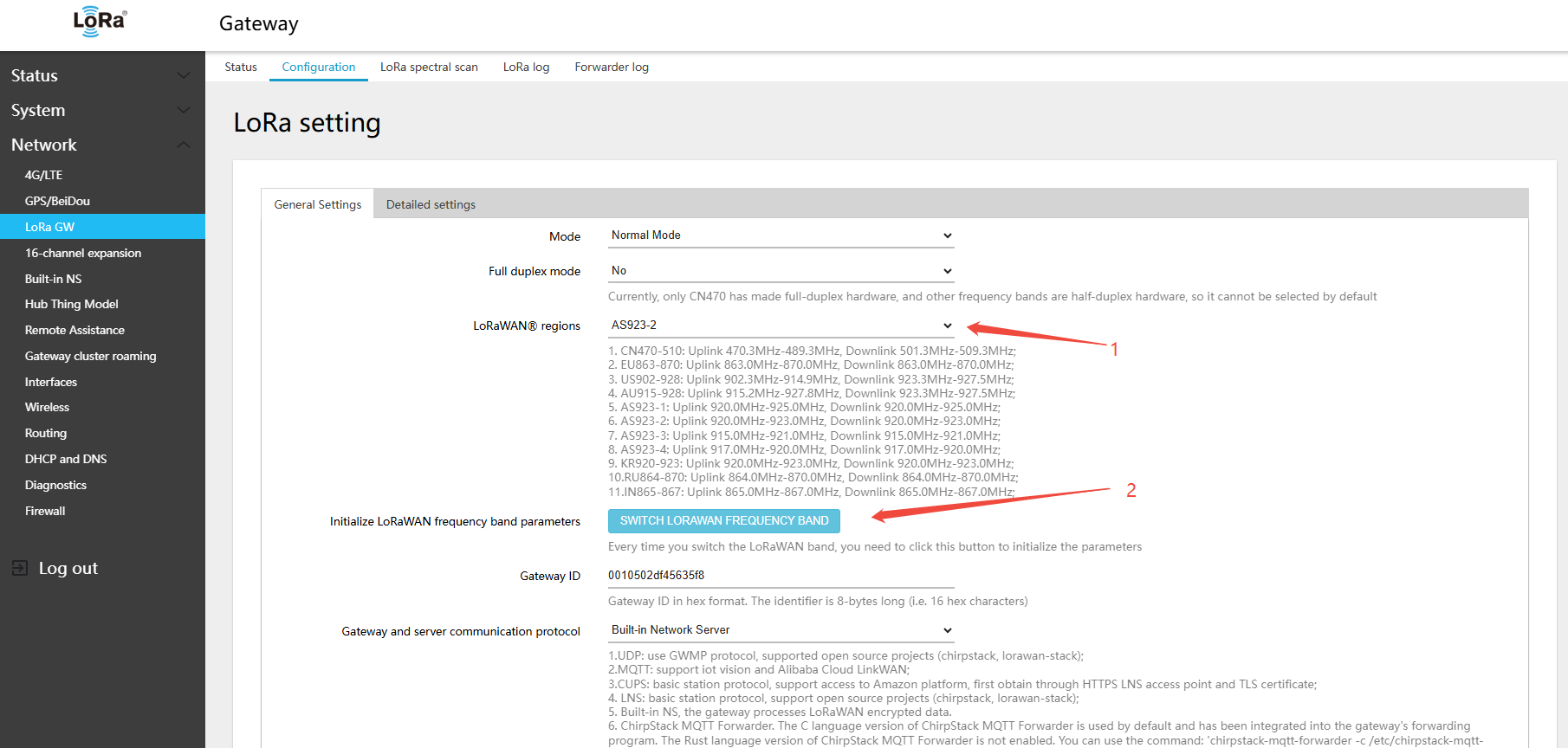

2.点击SWITCH LORAWAN FREQUENCY BAND（切换LORAWAN频段）按钮

LoRa网关切换频段AS923-2步骤2

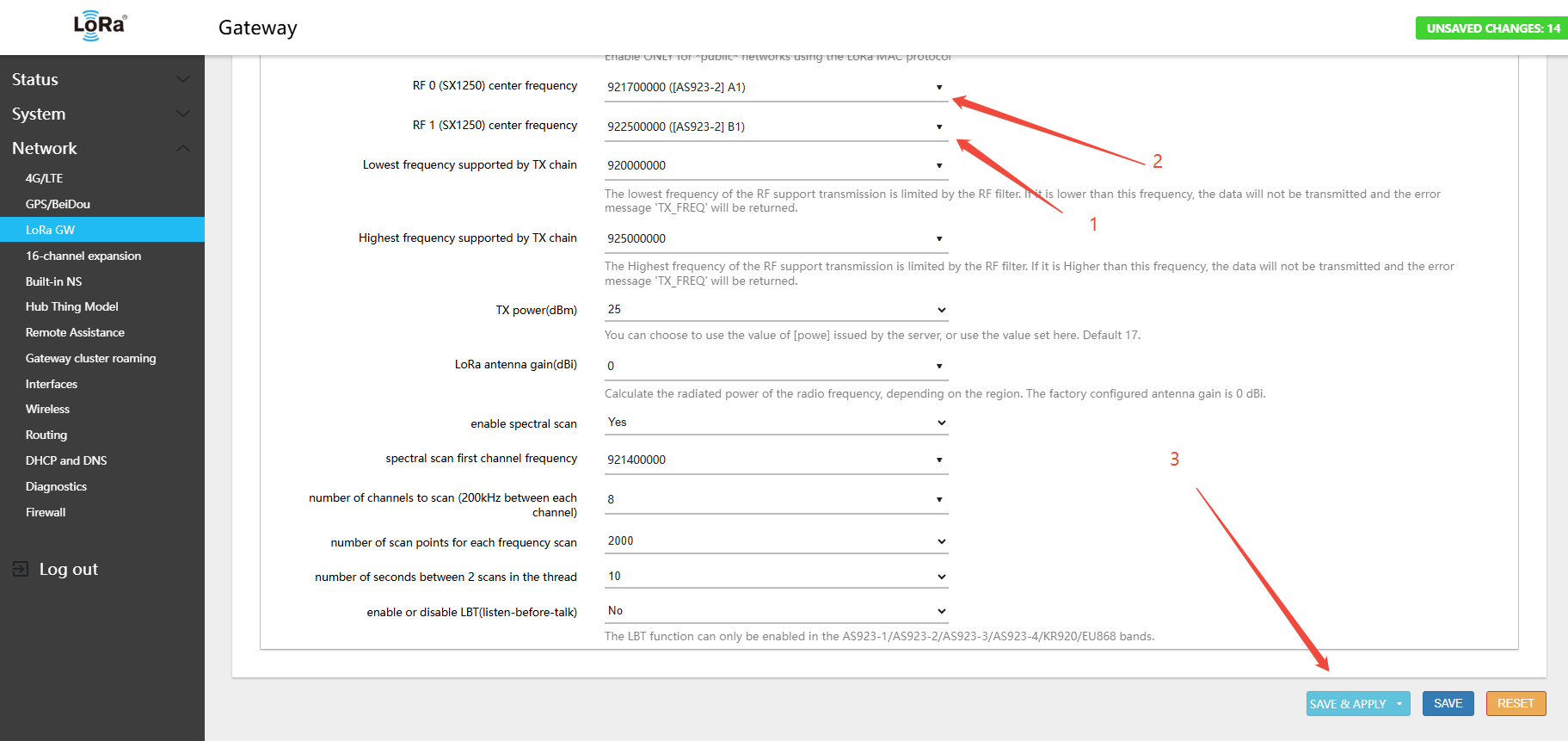

  • 找到RF 0 (SX1250) center frequency（射频 0 (SX1250)的中心频率） → 选择 A1
  • 找到RF 1 (SX1250) center frequency（射频 1 (SX1250)的中心频率） → 选择 B1

LoRa网关切换频点AS923-2步骤3

3.在页面右下角，点击SAVE & APPLY（保存并应用）按钮

LoRa网关切换频段AS923-2步骤3

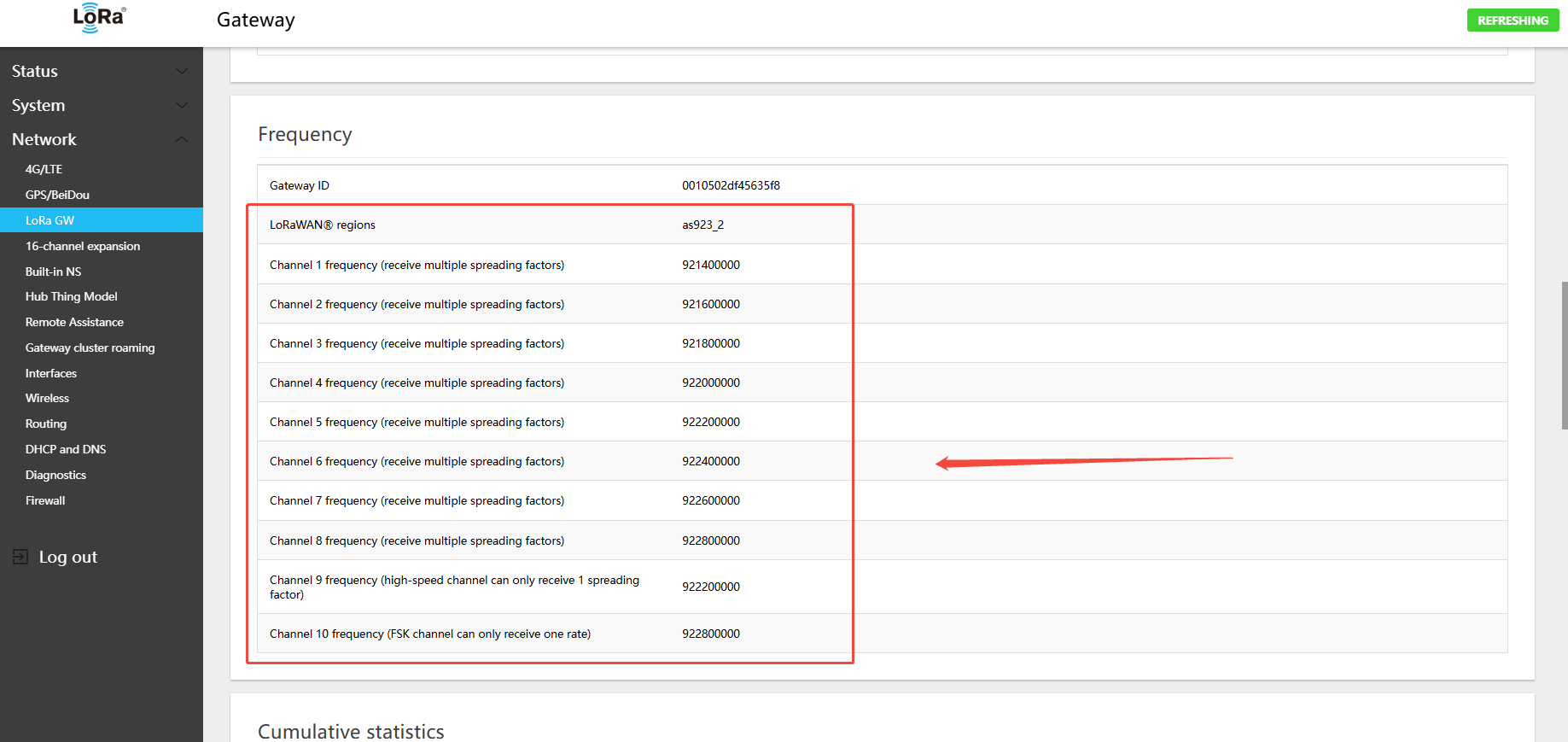

4.在菜单 Network（网络） → LoRa GW（LoRa网关） → Status（状态）查看已经生效的当前频段和频点

LoRa网关切换频段AS923-2步骤4

LoRa网关切换频段AS923-2步骤5

AS923-2网关默认频点

  • Uplink:
  • 921.4 - SF7BW125 to SF12BW125
  • 921.6 - SF7BW125 to SF12BW125
  • 921.8 - SF7BW125 to SF12BW125
  • 922.0 - SF7BW125 to SF12BW125
  • 922.2 - SF7BW125 to SF12BW125
  • 922.4 - SF7BW125 to SF12BW125
  • 922.6 - SF7BW125 to SF12BW125
  • 922.8 - SF7BW125 to SF12BW125
  • 922.8 - FSK
  • Downlink:
  • Uplink channels 1-9 (RX1)
  • 921.4 - SF10BW125 (RX2)

AS923-2网关的上行/下行频点表格

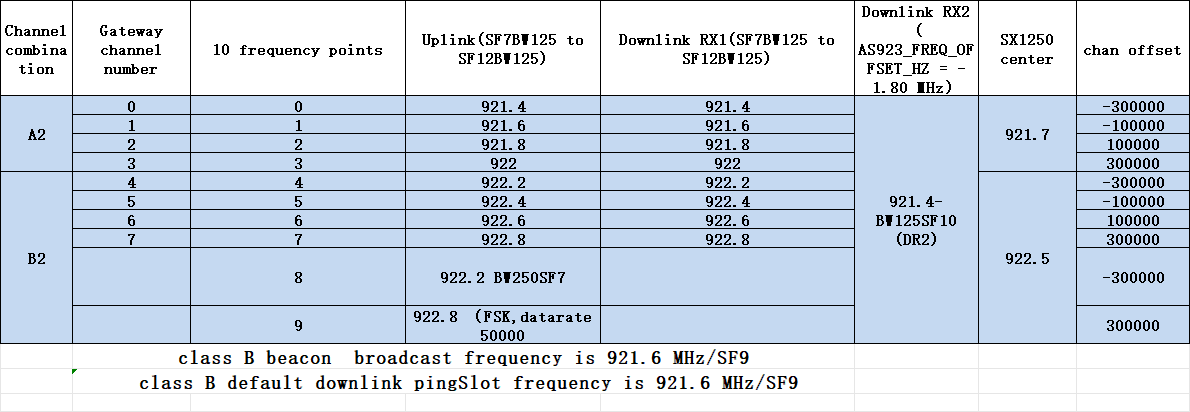

as923-2频段表格

4.4.5 915硬件版本切换AS923-3频段

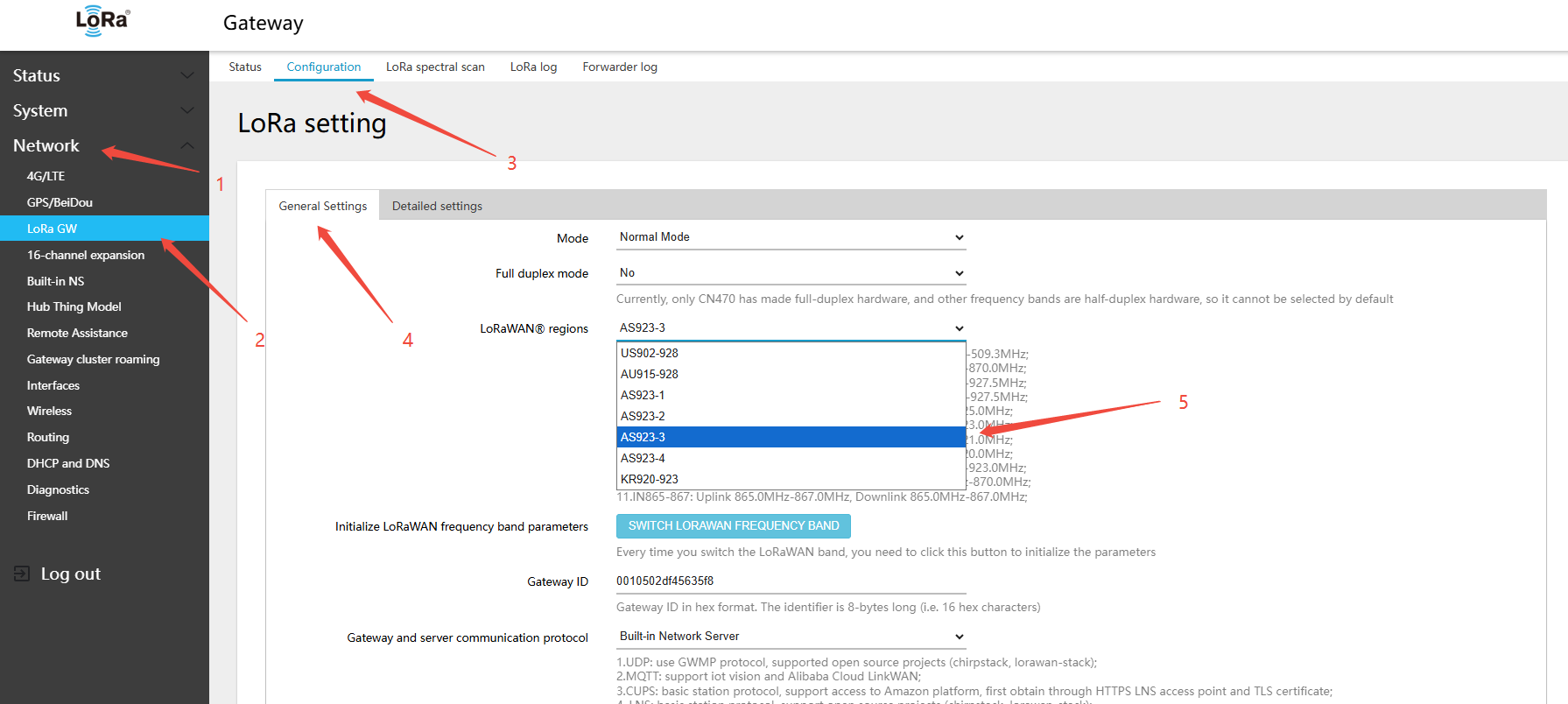

1.可以在 菜单 Network（网络） → LoRa GW（LoRa网关） → Configuration（配置） 选 LoRaWAN的频段为: AS923-3

LoRa网关切换频段AS923-3步骤1

2.点击SWITCH LORAWAN FREQUENCY BAND（切换LORAWAN频段）按钮

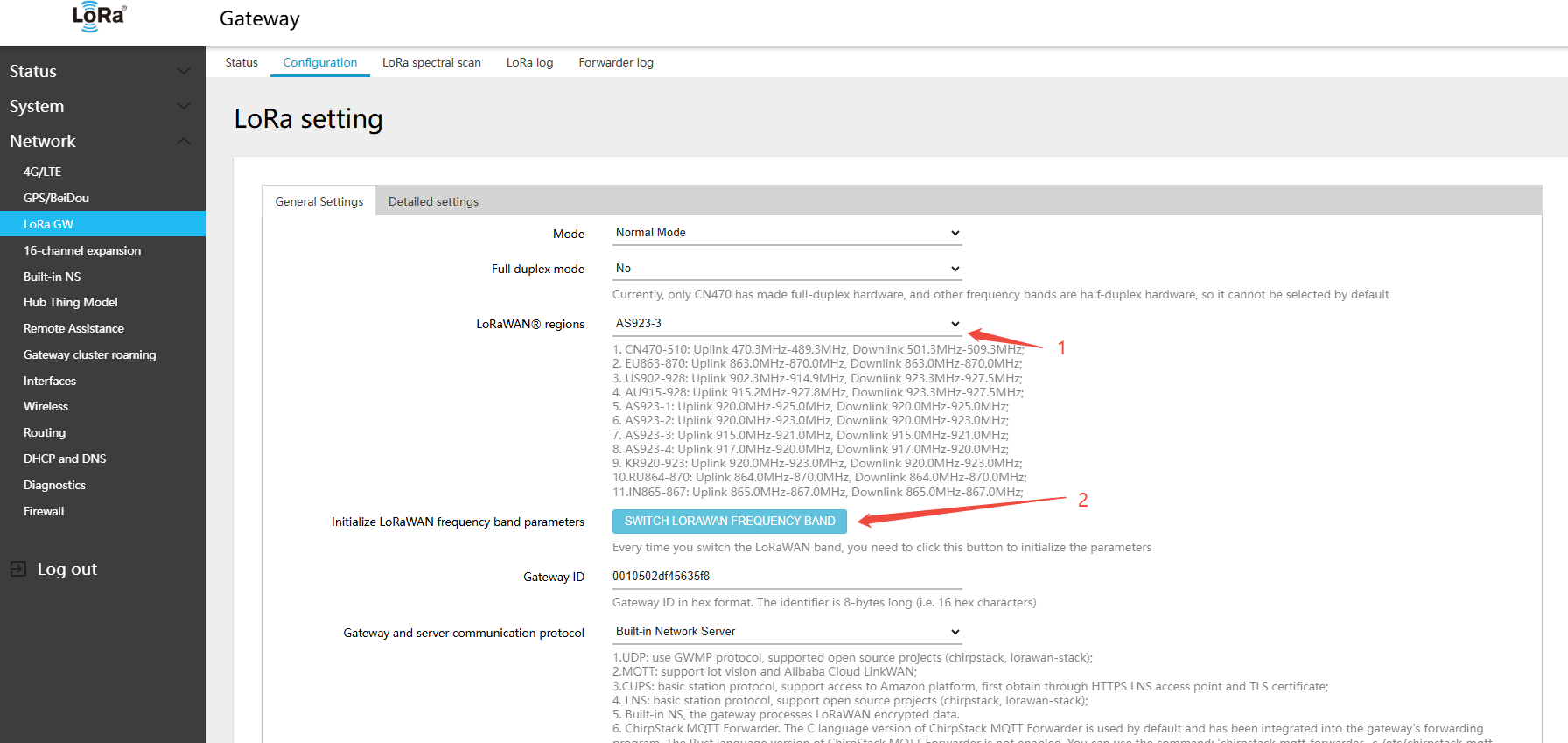

LoRa网关切换频段AS923-3步骤2

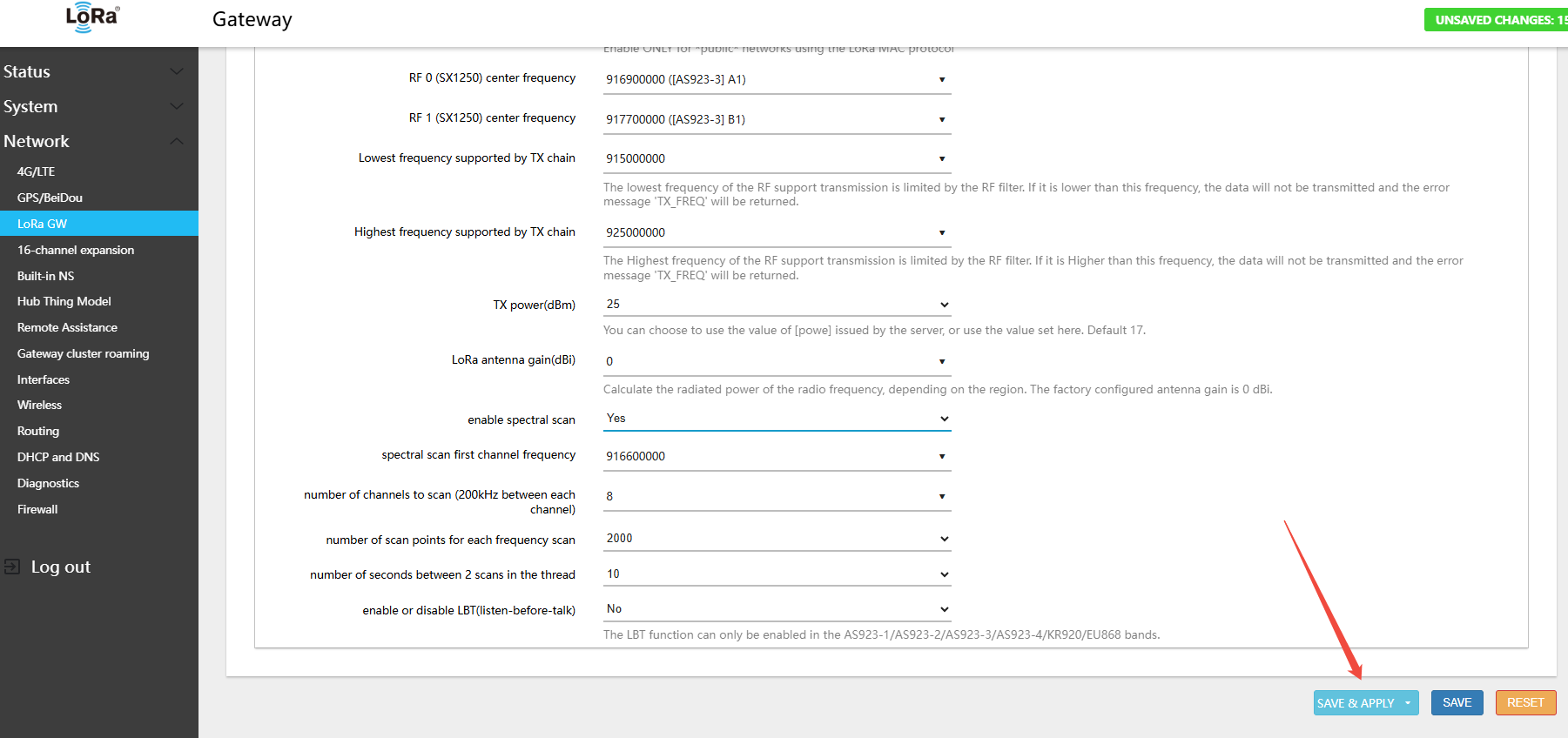

  • 找到RF 0 (SX1250) center frequency（射频 0 (SX1250)的中心频率） → 选择 A1
  • 找到RF 1 (SX1250) center frequency（射频 1 (SX1250)的中心频率） → 选择 B1

LoRa网关切换频点AS923-3步骤3

3.在页面右下角，点击SAVE & APPLY（保存并应用）按钮

LoRa网关切换频段AS923-3步骤3

4.在菜单 Network（网络） → LoRa GW（LoRa网关） → Status（状态）查看已经生效的当前频段和频点

LoRa网关切换频段AS923-3步骤4

LoRa网关切换频段AS923-3步骤5

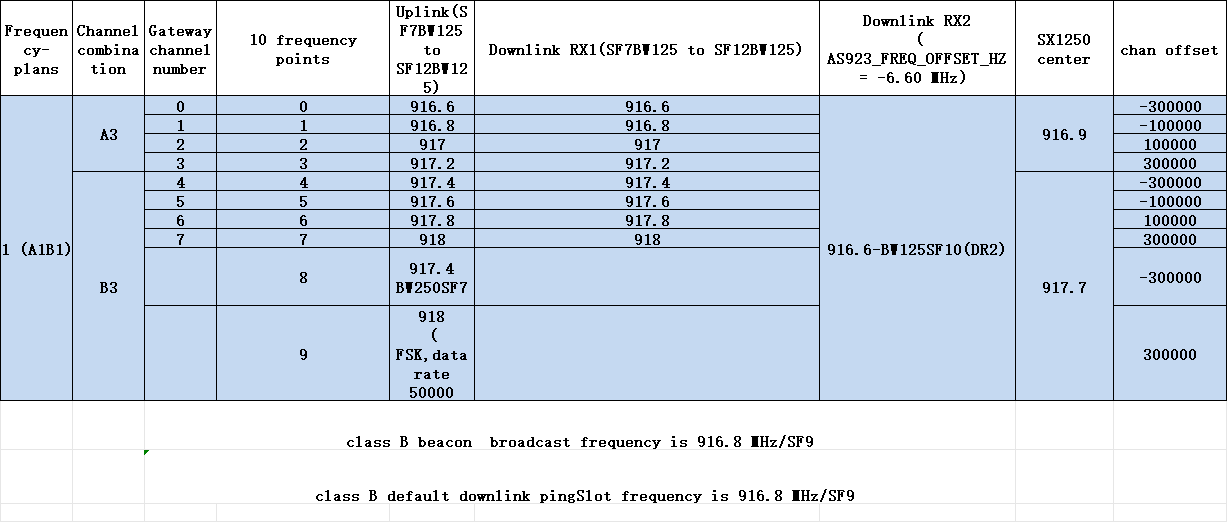

AS923-3网关默认频点

  • Uplink:
  • 916.6 - SF7BW125 to SF12BW125
  • 916.8 - SF7BW125 to SF12BW125
  • 917.0 - SF7BW125 to SF12BW125
  • 917.2 - SF7BW125 to SF12BW125
  • 917.4 - SF7BW125 to SF12BW125
  • 917.6 - SF7BW125 to SF12BW125
  • 917.8 - SF7BW125 to SF12BW125
  • 918.0 - SF7BW125 to SF12BW125
  • 918.0 - FSK
  • Downlink:
  • Uplink channels 1-9 (RX1)
  • 916.6 - SF10BW125 (RX2)

AS923-3网关的上行/下行频点表格

as923-3频段表格

4.4.6 915硬件版本切换AS923-4频段

1.可以在 菜单 Network（网络） → LoRa GW（LoRa网关） → Configuration（配置） 选 LoRaWAN的频段为: AS923-4

LoRa网关切换频段AS923-4步骤1

2.点击SWITCH LORAWAN FREQUENCY BAND（切换LORAWAN频段）按钮

LoRa网关切换频段AS923-4步骤2

  • 找到RF 0 (SX1250) center frequency（射频 0 (SX1250)的中心频率） → 选择 A1
  • 找到RF 1 (SX1250) center frequency（射频 1 (SX1250)的中心频率） → 选择 B1

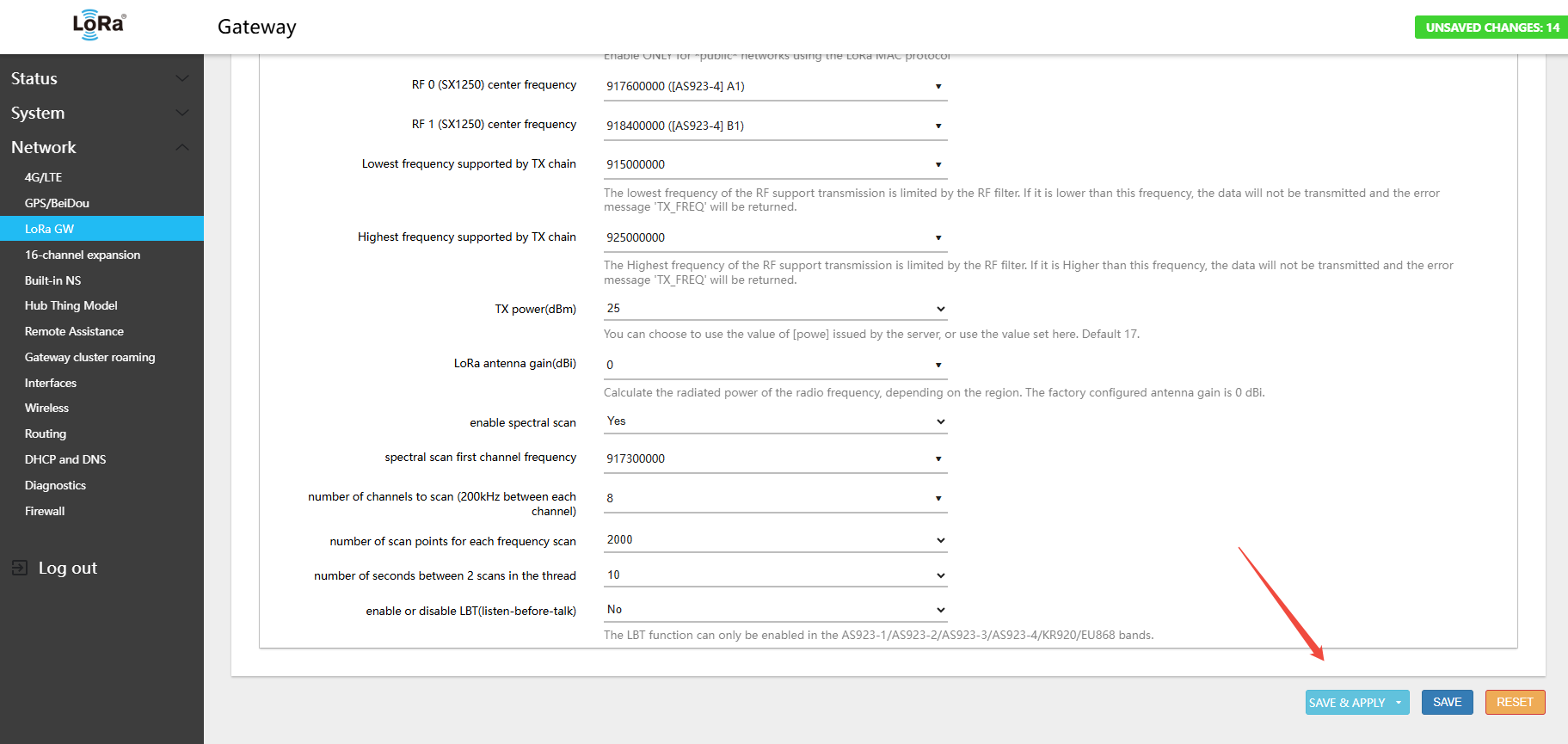

LoRa网关切换频点AS923-4步骤3

3.在页面右下角，点击SAVE & APPLY（保存并应用）按钮

LoRa网关切换频段AS923-4步骤3

4.在菜单 Network（网络） → LoRa GW（LoRa网关） → Status（状态）查看已经生效的当前频段和频点

LoRa网关切换频段AS923-4步骤4

LoRa网关切换频段AS923-4步骤5

AS923-4网关默认频点

  • Uplink:
  • 917.3 - SF7BW125 to SF12BW125
  • 917.5 - SF7BW125 to SF12BW125
  • 917.7 - SF7BW125 to SF12BW125
  • 917.9 - SF7BW125 to SF12BW125
  • 918.1 - SF7BW125 to SF12BW125
  • 918.3 - SF7BW125 to SF12BW125
  • 918.5 - SF7BW125 to SF12BW125
  • 918.7 - SF7BW125 to SF12BW125
  • 918.7 - FSK
  • Downlink:
  • Uplink channels 1-9 (RX1)
  • 917.3 - SF10BW125 (RX2)

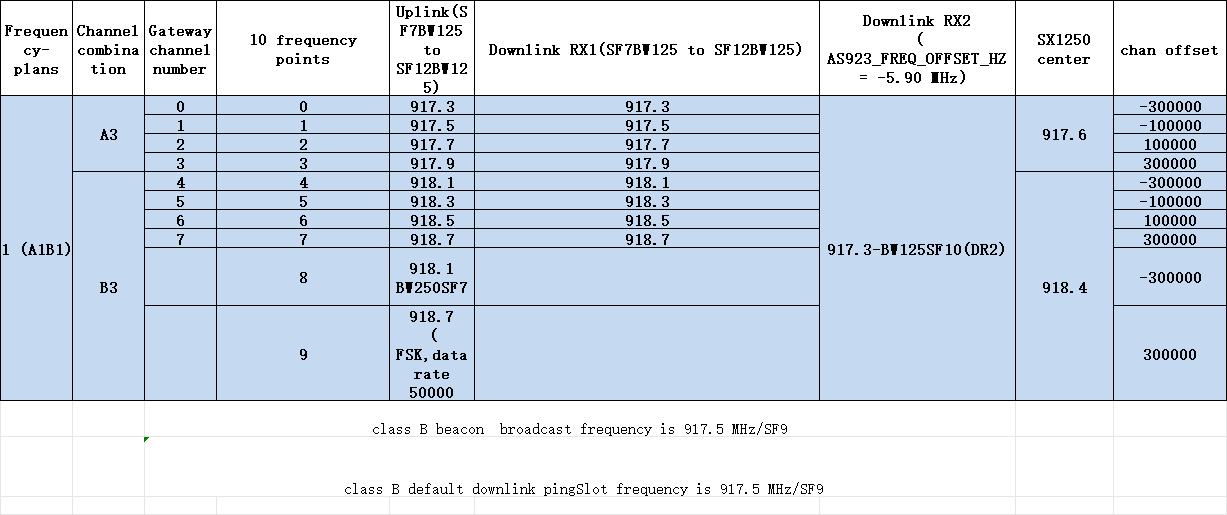

AS923-4网关的上行/下行频点表格

as923-4频段表格

4.4.7 915硬件版本切换KR920频段

1.可以在 菜单 Network（网络） → LoRa GW（LoRa网关） → Configuration（配置） 选 LoRaWAN的频段为: KR920-923

LoRa网关切换频段KR920-923步骤1

2.点击SWITCH LORAWAN FREQUENCY BAND（切换LORAWAN频段）按钮

LoRa网关切换频段KR920-923步骤2

  • 找到RF 0 (SX1250) center frequency（射频 0 (SX1250)的中心频率） → 选择 A1
  • 找到RF 1 (SX1250) center frequency（射频 1 (SX1250)的中心频率） → 选择 B1

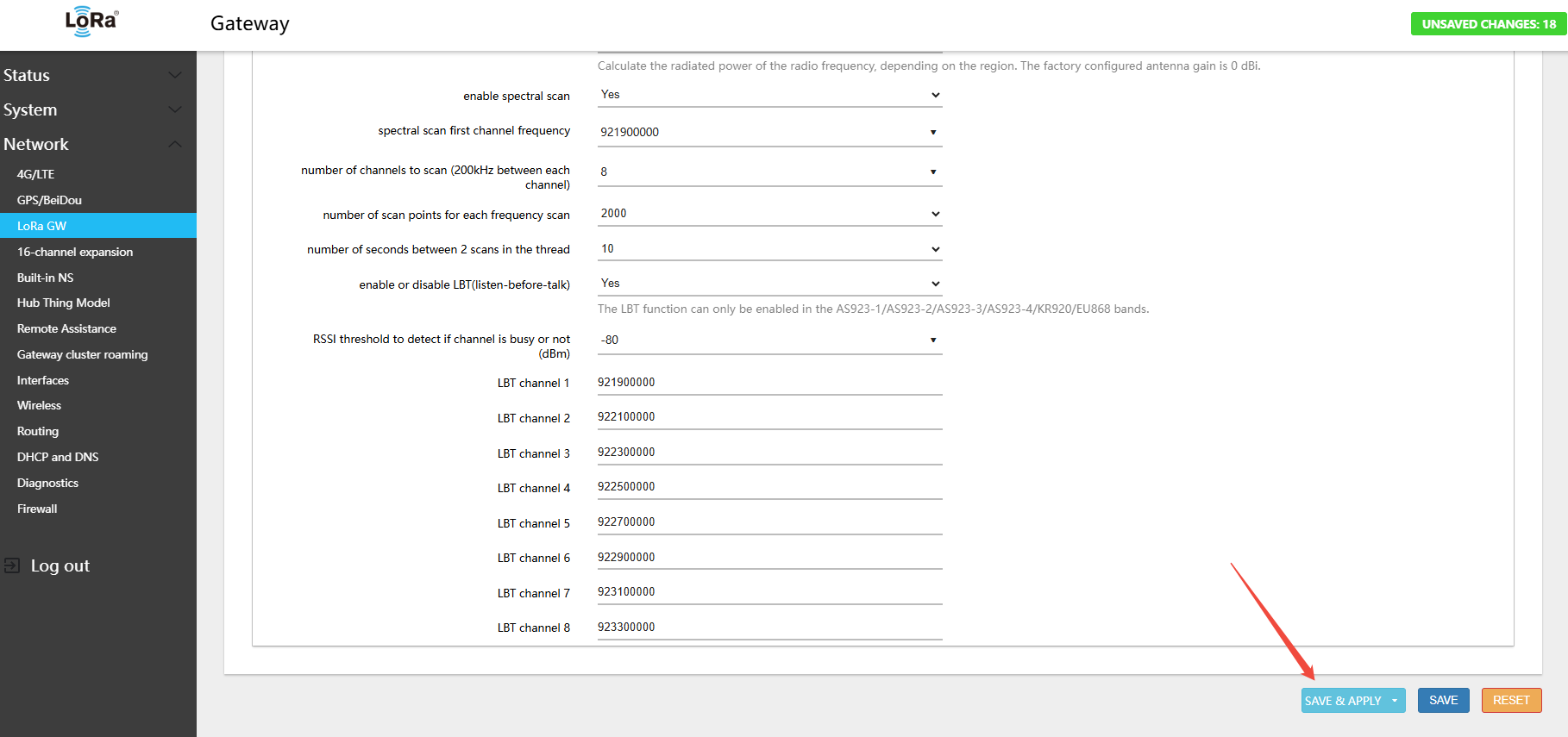

LoRa网关切换频点KR920-923步骤3

3.在页面右下角，点击SAVE & APPLY（保存并应用）按钮

LoRa网关切换频段KR920-923步骤3

4.在菜单 Network（网络） → LoRa GW（LoRa网关） → Status（状态）查看已经生效的当前频段和频点

LoRa网关切换频段KR920-923步骤4

LoRa网关切换频段KR920-923步骤5

KR920-923网关默认频点

  • Uplink:
  • 921.9 - SF7BW125 to SF12BW125
  • 922.1 - SF7BW125 to SF12BW125
  • 922.3 - SF7BW125 to SF12BW125
  • 922.5 - SF7BW125 to SF12BW125
  • 922.7 - SF7BW125 to SF12BW125
  • 922.9 - SF7BW125 to SF12BW125
  • 923.1 - SF7BW125 to SF12BW125
  • 923.3 - SF7BW125 to SF12BW125
  • Downlink:
  • Uplink channels 1-8 (RX1)
  • 921.9 - SF12BW125 (RX2)

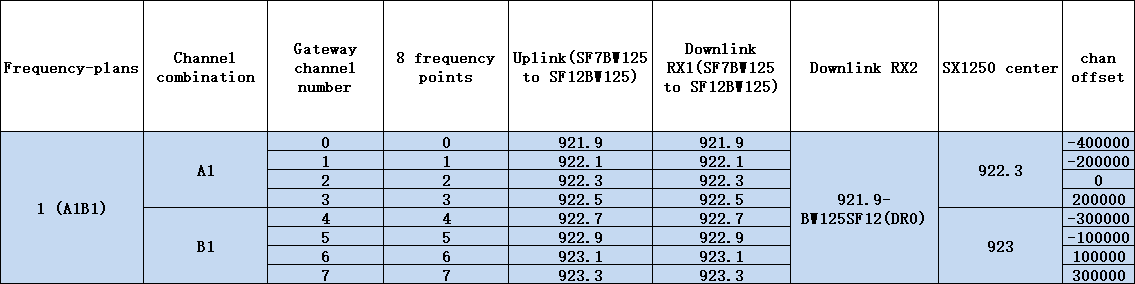

KR920-923网关的上行/下行频点表格

kr920频段表格
