2 固件烧录

本节介绍网关固件的烧录方法，包括工厂烧录方式和用户升级方式。

提示：用户日常使用建议通过网关页面烧录固件，方便快捷。工厂烧录方式主要用于生产和维修场景。

---

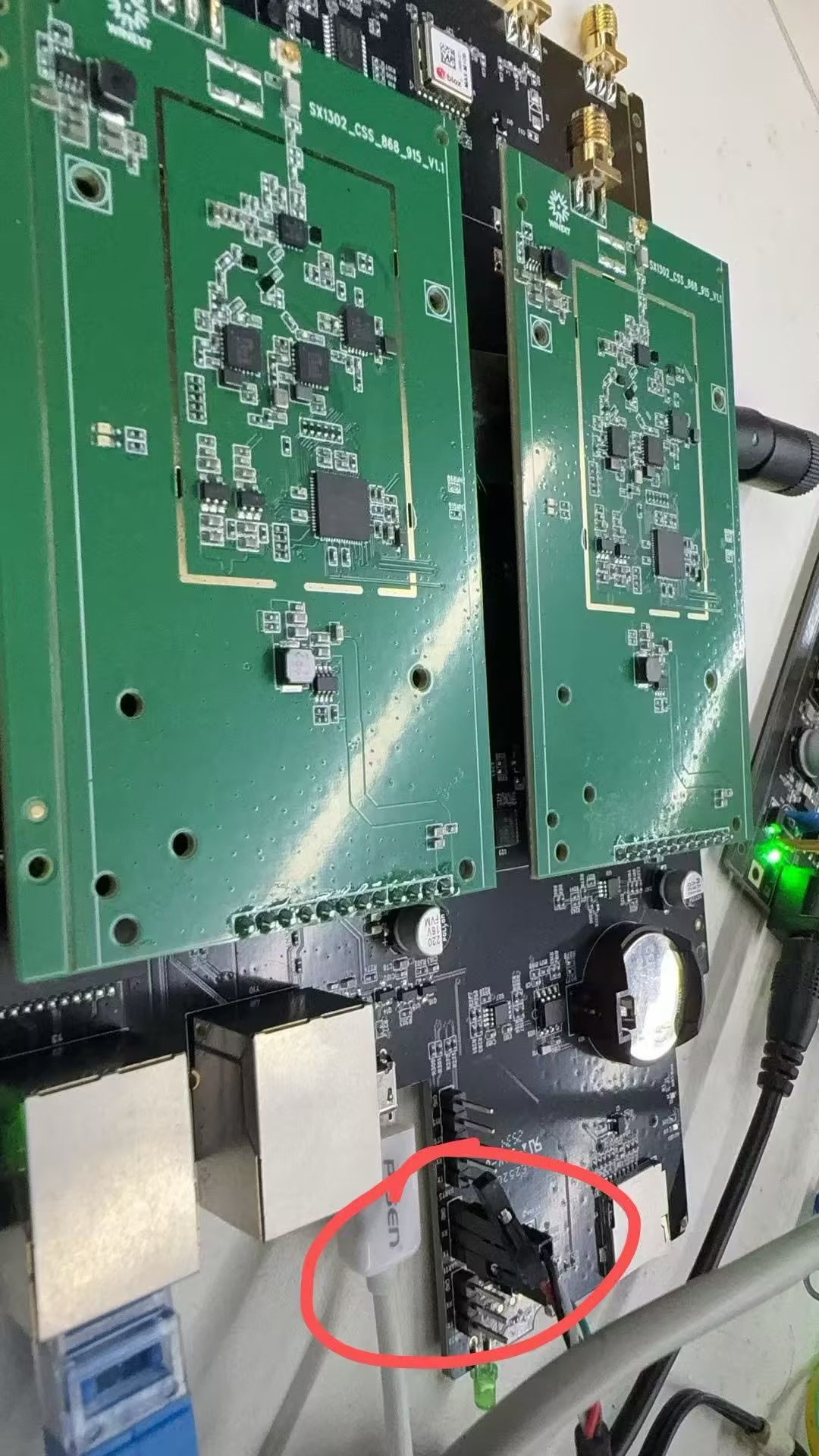

2.1 USB TTL串口线1.8V电平(推荐使用FTDI 232RL 1.8V)接网关调试串口

接调试串口只是为了查询烧录进程，也可以不接串口，串口只需要接GND、RX、TX三根线，串口TTL线序板上有丝印

注意：网关CPU的IO是1.8V,所以需要串口线是1.8V，切勿使用3.3/5.0V的串口线，高电平会烧坏CPU的

2.2 USB 烧录（工厂模式）

适用场景：工厂批量烧录、设备维修恢复，会擦除原来网关里的所有数据

所需工具：

• Micro USB 数据线
• USB烧录的网关固件包
• windows 10/11系统电脑

操作步骤：

1. 获得USB烧录专用的网关固件包(与使用网关界面烧录的固件不一样，有区别)，最新版本

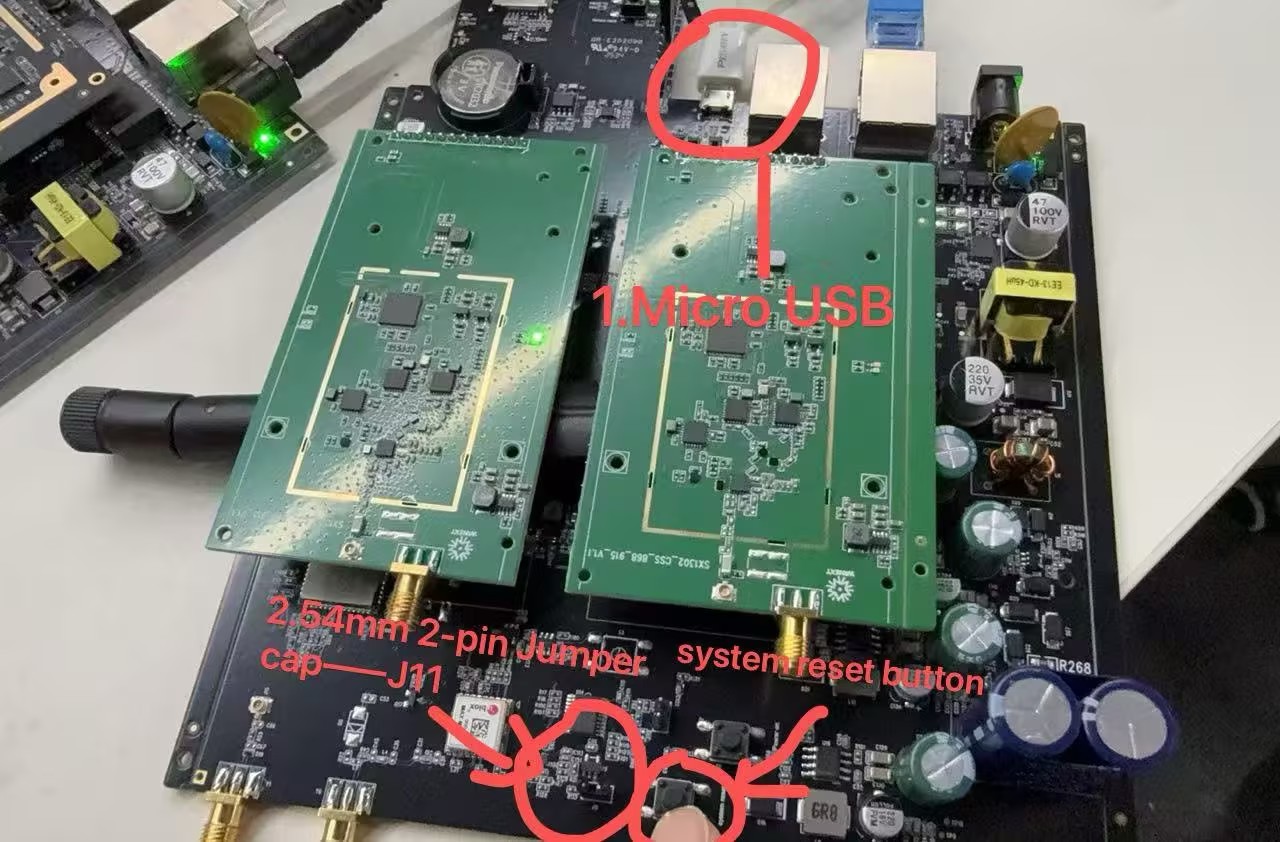

2. 将网关通过Micro USB连接到电脑
3. 网关进入烧录模式（两pin跳冒接J11，重新上电或者短按一次system reset按键）

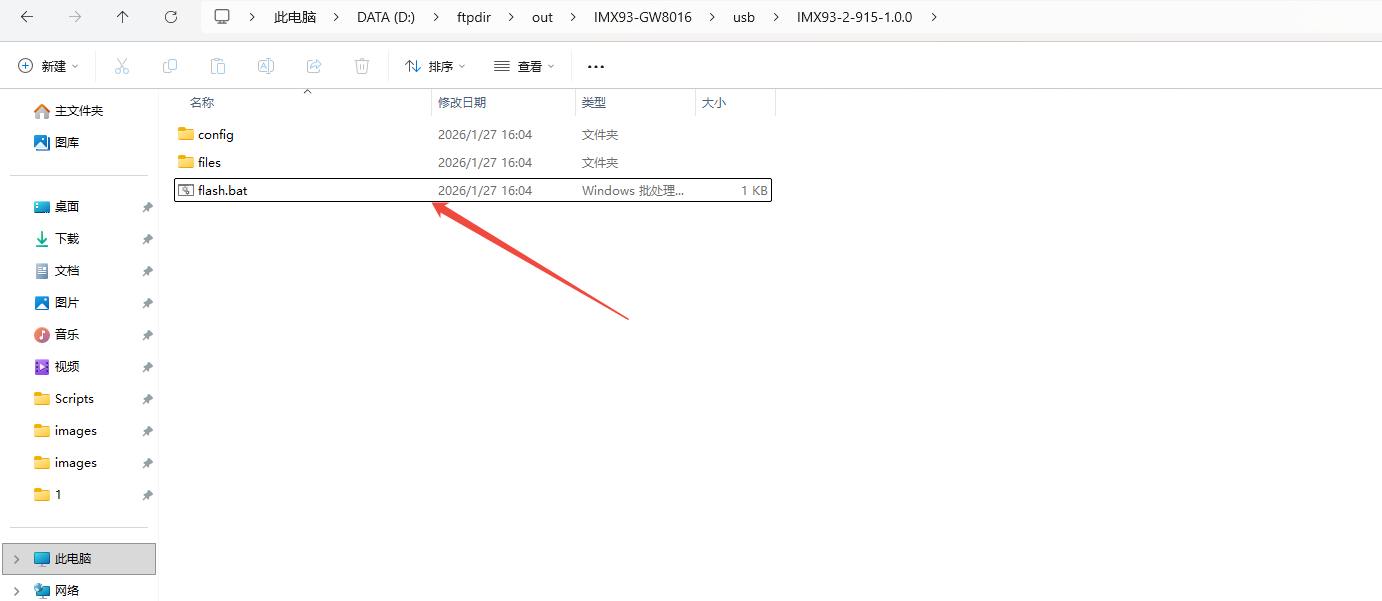

1. 打开USB烧录专用的网关固件包，选择双击flash.bat

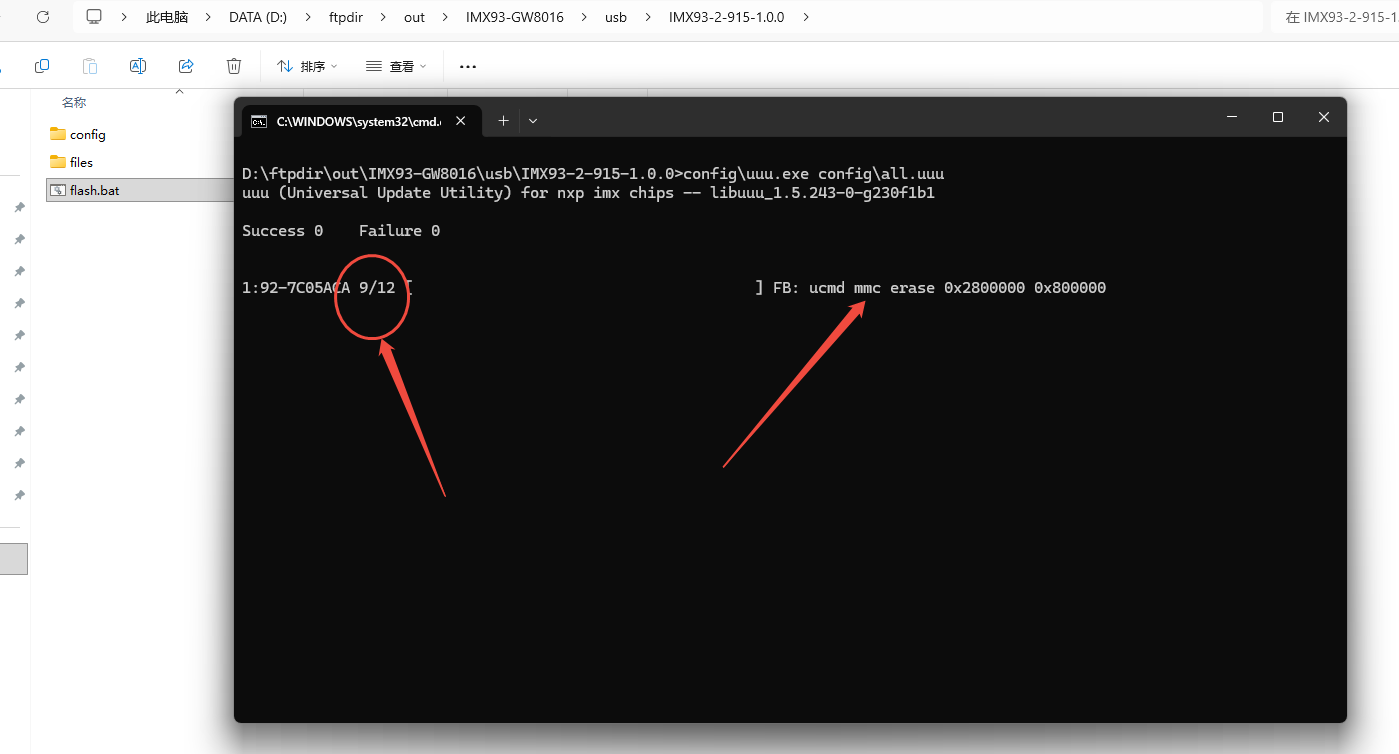

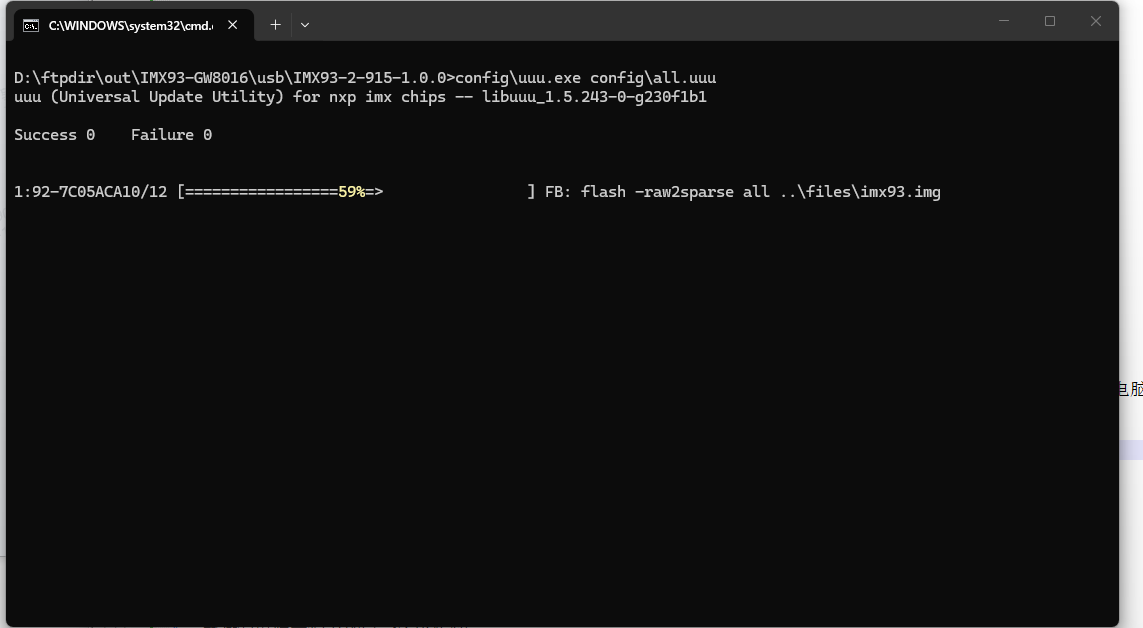

1. 网关开始进入烧录(如果没有进度，请查看Micro USB线支不支持数据传输，保证usb线接到windows10/11电脑)，等待完成（约2-5分钟）

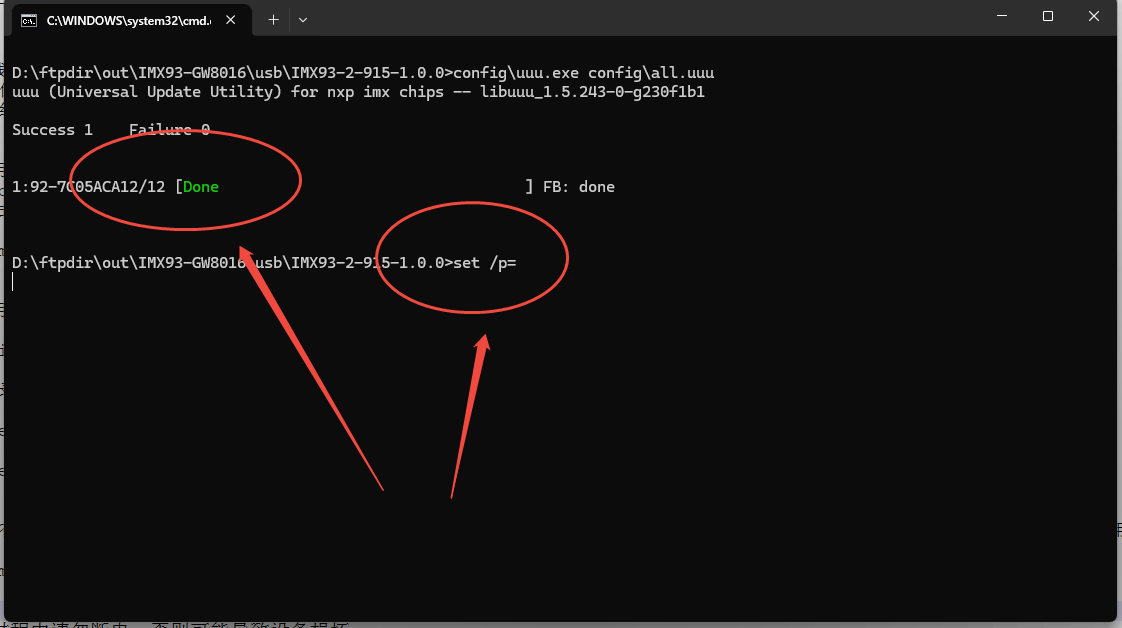

1. 烧录完成后，会有100%进度条，在命令窗口按回车键，烧录窗口会自动关闭，烧录完成。

此时需要把J11跳冒拿开，或者断开，按短按一次system reset按键，网关会使用刚刚烧录的固件会重新启动(10秒后系统灯会闪绿色)

注意：由于网关有外置硬件看门狗，需要尽量及时操作，如果烧录失败(超时烧录，开门狗复位芯片)或者意外断电，也可以反复上面的烧录步骤，还是能继续完成烧录

---

2.3 TF 卡烧录（工厂模式）

适用场景：工厂批量烧录、无需PC的快速烧录

所需工具：

• TF卡（Micro SD卡，至少8GB以上，Class 10）
• 网关固件文件（已制作成TF卡启动镜像）
• 需要Win32DiskImager工具

操作步骤：

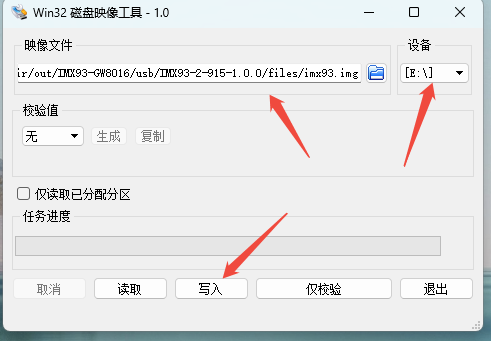

1. 使用工具将引导烧录固件镜像写入TF卡（Windows使用Win32DiskImager工具）

1. 用读卡器将TF卡插入电脑，会有个BOOT盘，需要将USB烧录的固件imx93.img拷贝到盘里

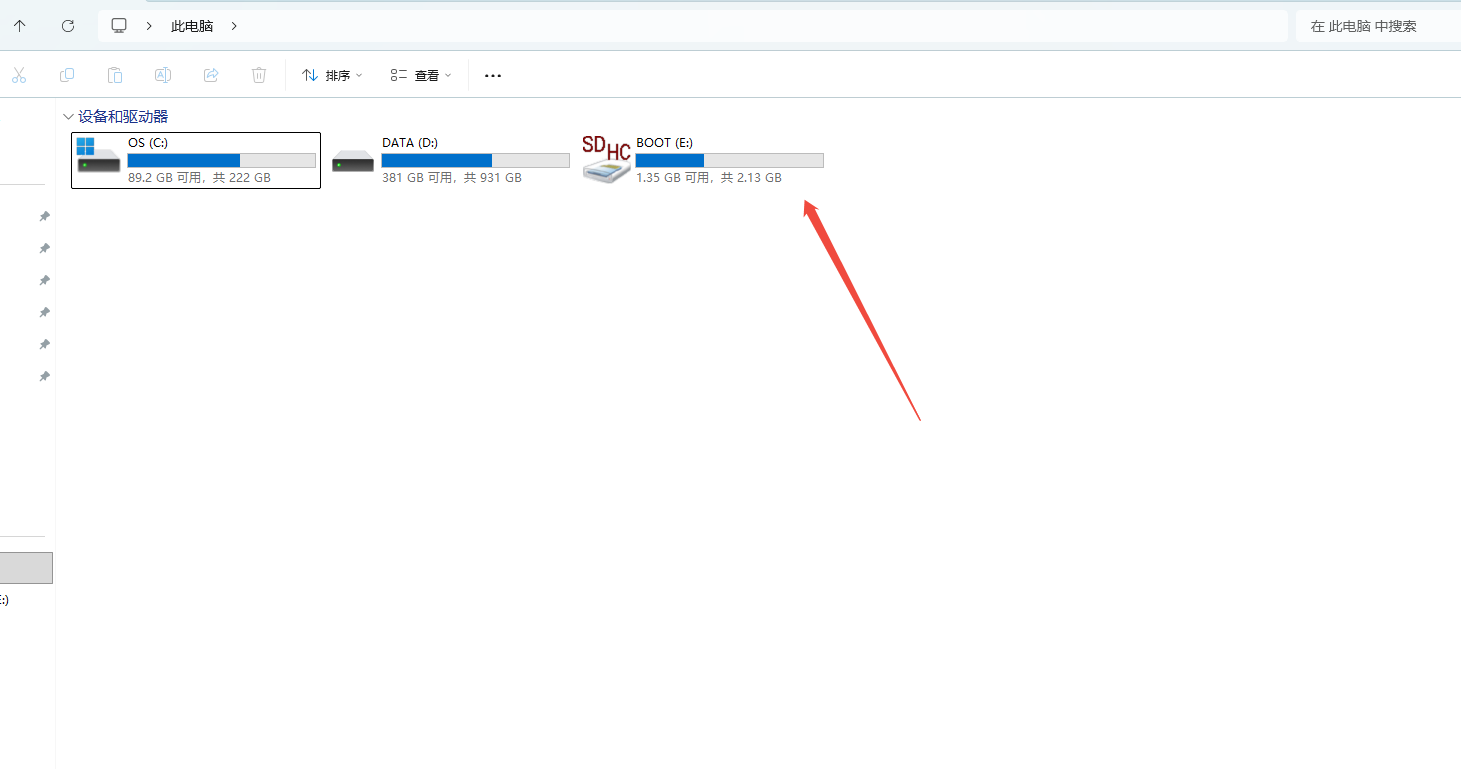

电脑查看到BOOT盘

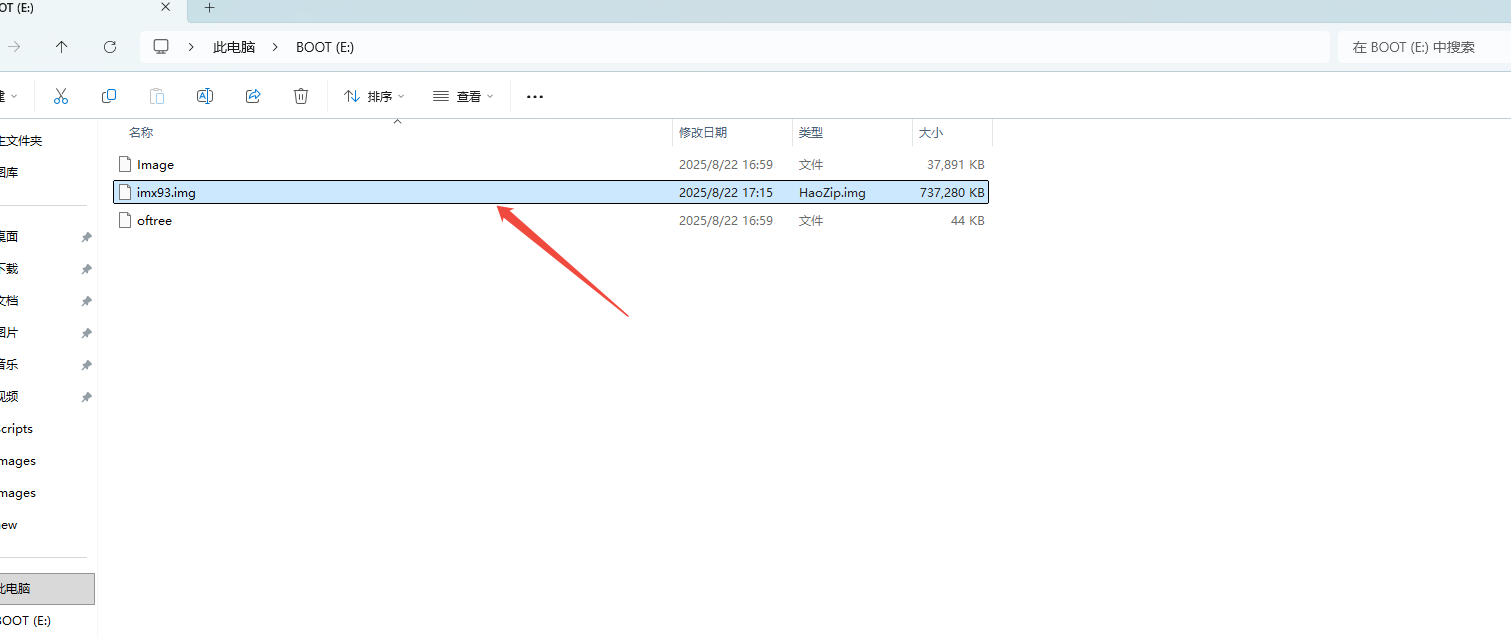

将烧录固件的最新版本，USB烧录的镜像imx93.img拷贝放到盘里,不要删除目录里的其他文件：Image、oftree

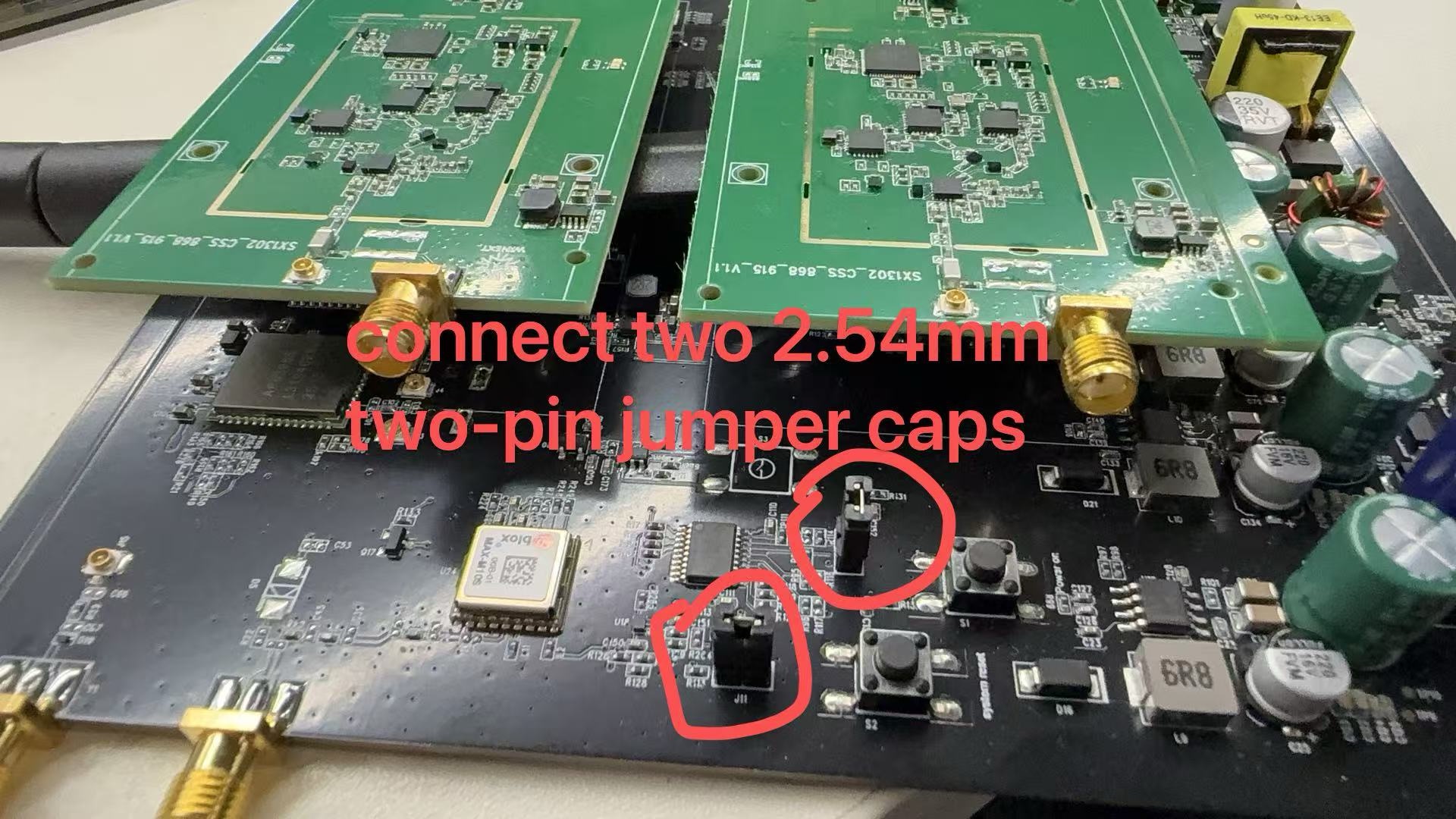

1. 将网关断电，使用2个2.54mm的两pin跳冒短接J11和旁边另一座子(如照片所示)，配置网关从TF卡启动，从而自动烧录固件到eMMC,并且把TF卡插入网关的TF卡插槽

1. 网关上电，自动从TF卡启动并烧录固件
2. 启动阶段网关会绿灯闪烁，启动一分钟后等绿灯常亮，会开始自动烧录固件，大约2-3分钟完成，系统灯LED指示灯会一直反复闪烁提示：代表烧录完成
3. 取出TF卡，取走使用2个跳冒(也就第3步接了两个跳冒)，按硬件复位按键(system reset按键)，网关从eMMC正常启动

提示：
- TF卡烧录方式无需连接电脑，适合现场快速恢复固件
- 如果TF卡已插入但网关未自动从TF卡启动，请检查TF卡是否写入正确的启动镜像
- 烧录过程可能需要2-4分钟，请耐心等待

---

2.4 Web 界面烧录（用户升级）

适用场景：用户固件升级、远程固件更新

前提条件：

• 网关已正常运行
• 已登录网关管理页面
• 已下载最新固件文件（bin 格式）

操作步骤：

1. 登录网关管理页面：http://192.168.60.1 或通过WAN口IP访问

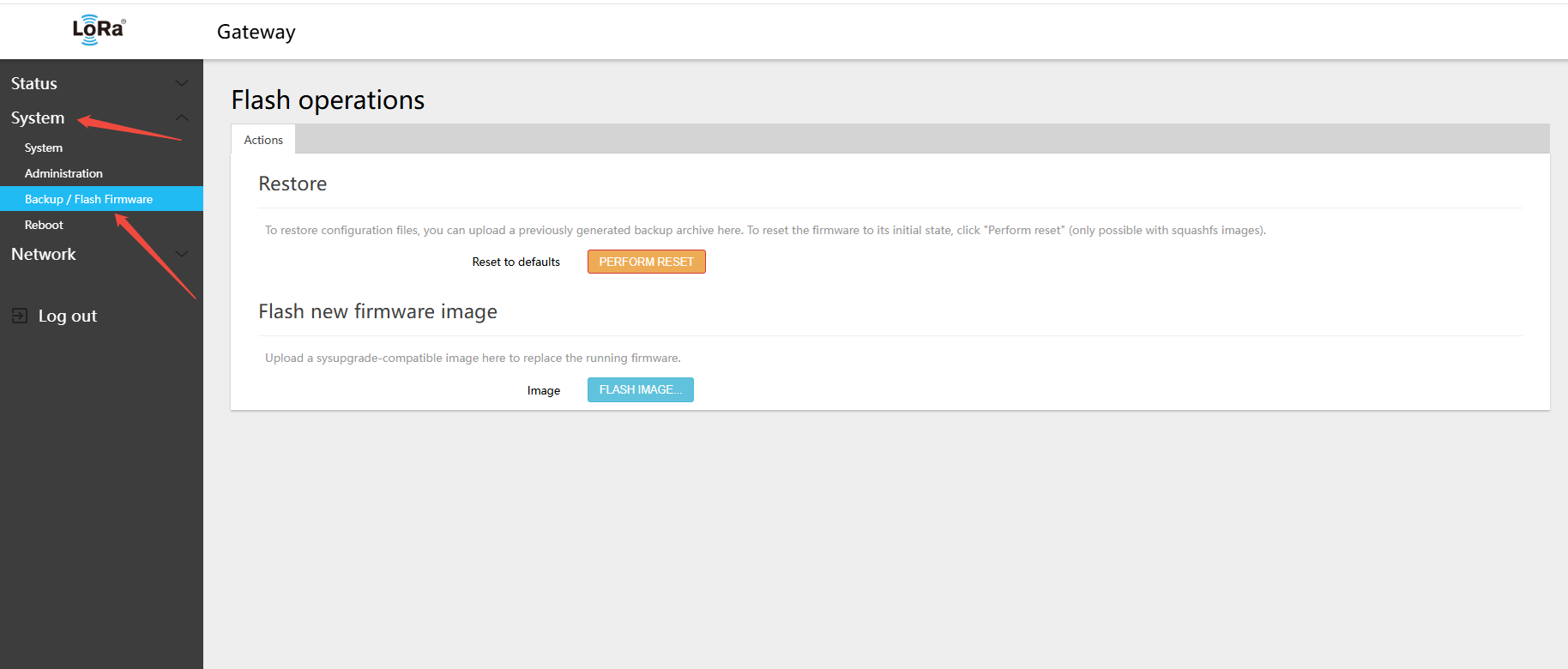

2. 进入 系统 > 备份/升级 页面

1. 在"升级固件"部分，点击"选择文件"按钮

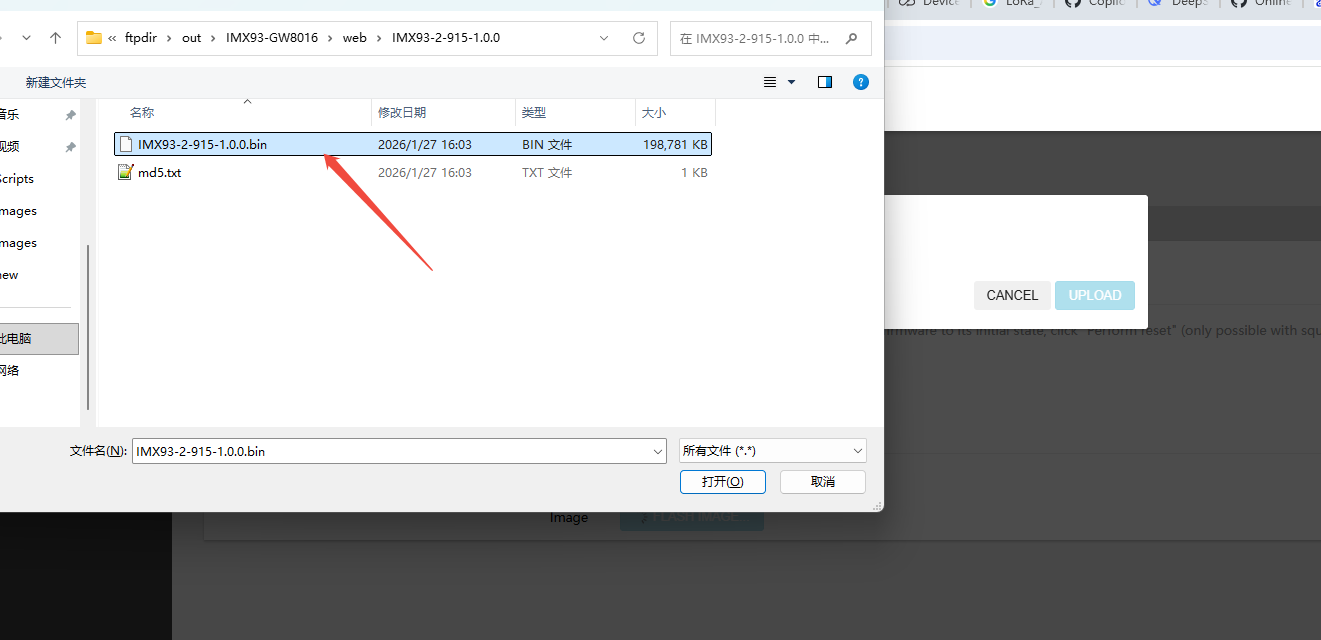

2. 选择下载的固件文件

选择页面烧录的固件，格式bin文件

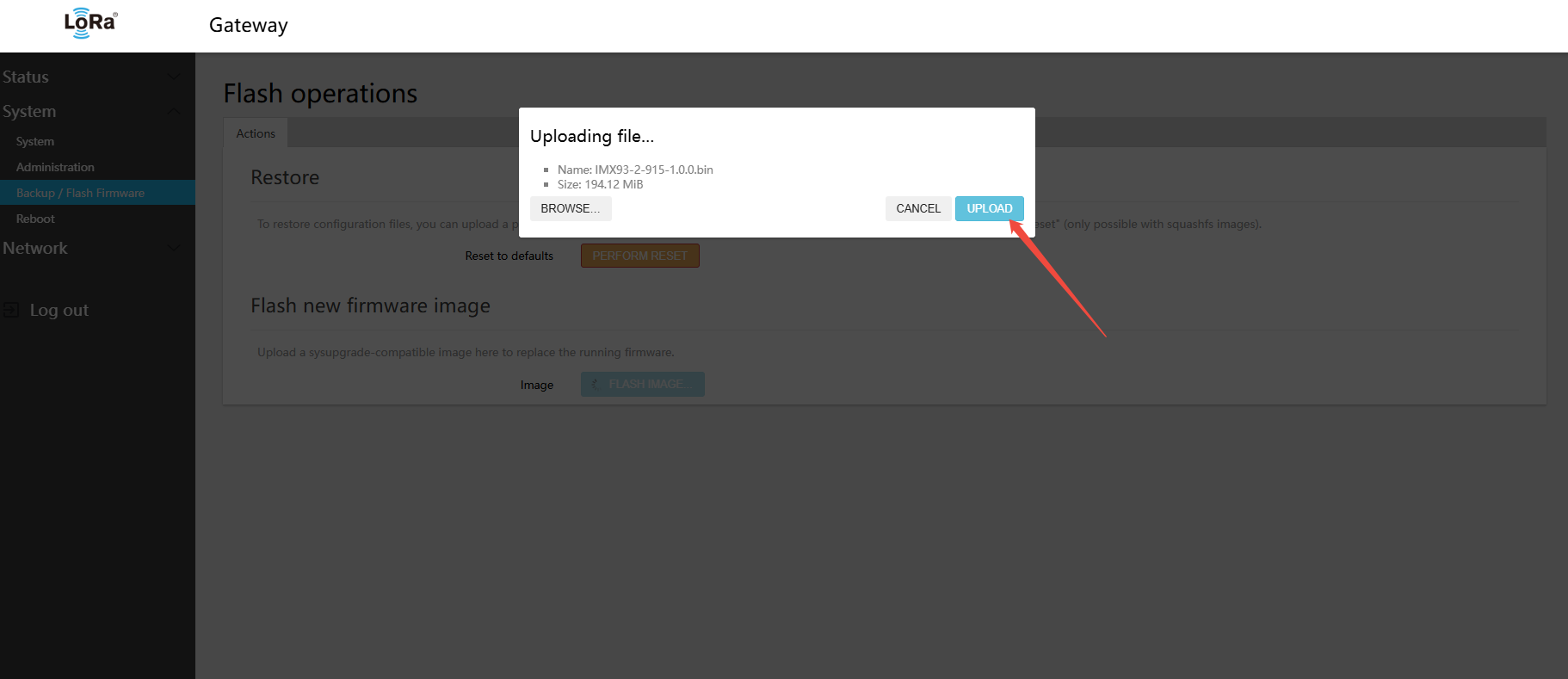

1. 点击"上传"按钮，等待上传完成

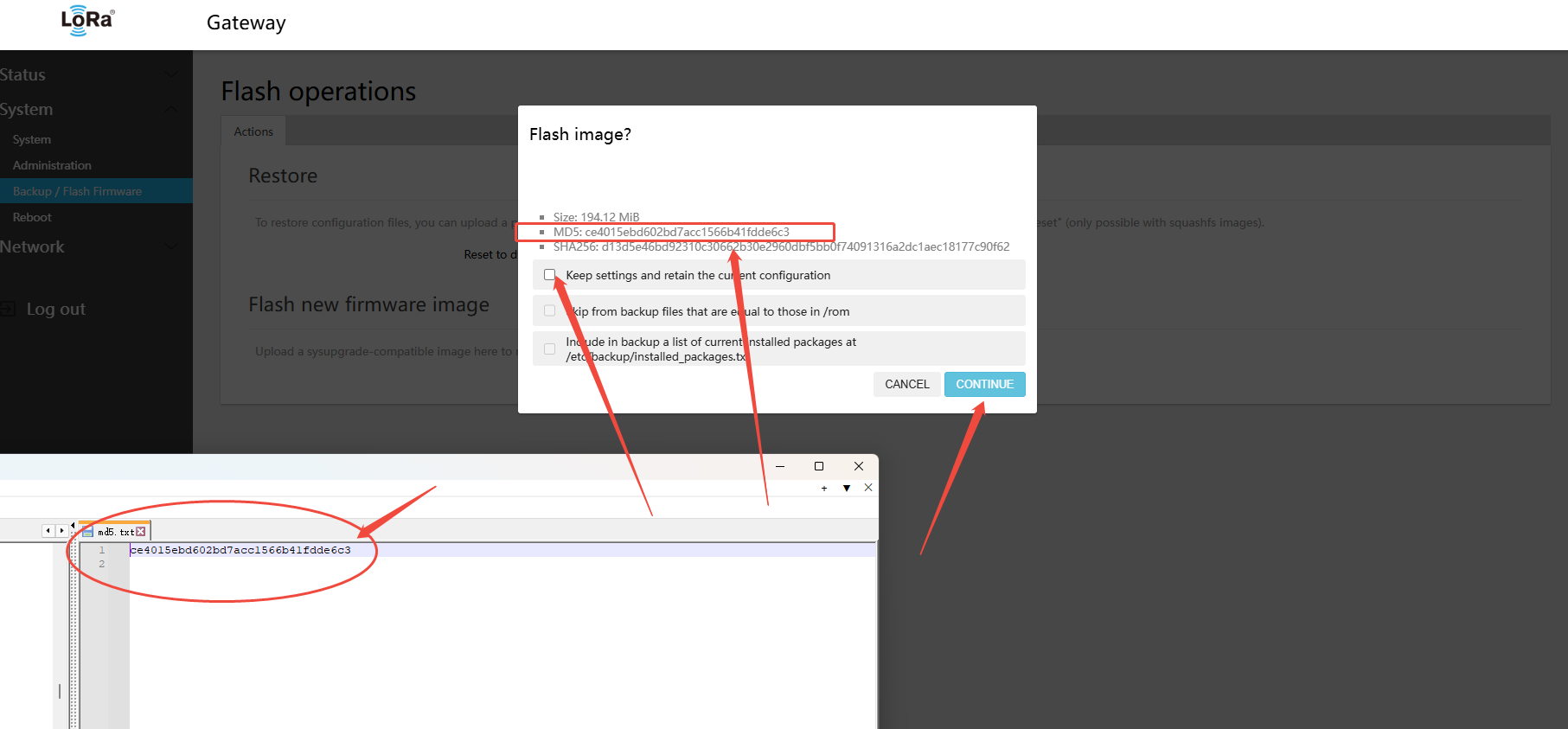

1. 上传固件完成后，会显示当前该固件的校验信息，请查看MD5值和固件的MD5一致不一致，不一致则重新上面步骤或者连线技术支持，

如果MD5校验一致，确认无误后点击"继续"

如果软件版本改动比较大，需要把去掉“保留配置的选项”的勾选 需要对比MD5文件内容

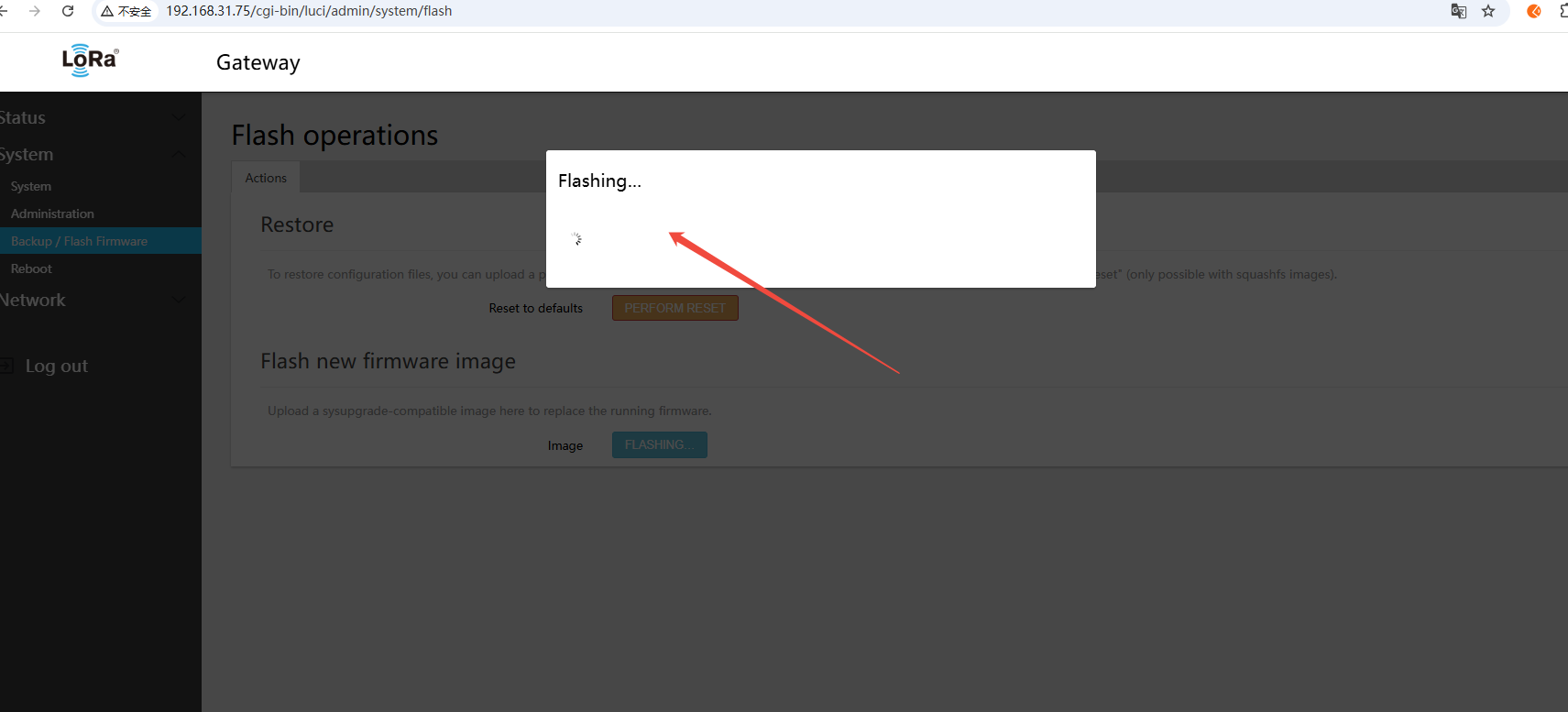

1. 等待升级完成（约3-5分钟），网关自动重启

提示：
- 升级过程，系统灯会闪烁
- 烧录过程可能需要2-5分钟，请耐心等待
- 如果页面不会自动跳转，请在5分钟后，手动打开网关的页面地址

1. 重启后，检查网关版本是否已更新

警告：
- 升级过程中请勿断电
- 确保固件文件与硬件版本匹配（470/868/915）

升级后验证：

1. 重新登录网关页面
2. 进入 状态 > 概览 页面
3. 查看固件版本是否为最新版本
